Scanreco RC400 Funkfernsteuerungssysteme

Die Funkfernsteuerung mit integriertem Display ermöglicht die vollständige Kontrolle über den Systembetrieb und den schnellen Zugriff auf wichtige Betriebsinformationen.

Das Scanreco RC 400 G2B-Fernsteuerungssystem wurde speziell für hydraulisch angetriebene Mobilkrane und Maschinen entwickelt. Das System ist ein digitales Fernsteuerungssystem, das auf einer äußerst fortschrittlichen Mikroprozessortechnologie basiert. Jahrelange, umfassende und anspruchsvolle Tests haben gezeigt, dass das Fernsteuerungssystem auch den rauesten Umgebungsbedingungen gewachsen ist.

Das System ist gegen elektromagnetische Strahlung und Hochfrequenzstrahlung geschützt und kann an alle auf dem Markt erhältlichen Hydraulikventiltypen (spannungs-, strom-, pulsbreiten- oder protokollgesteuert) angeschlossen werden.

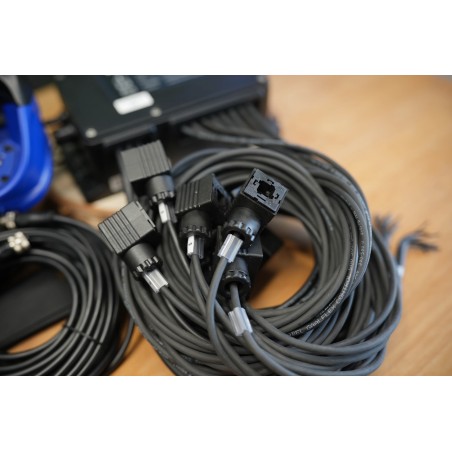

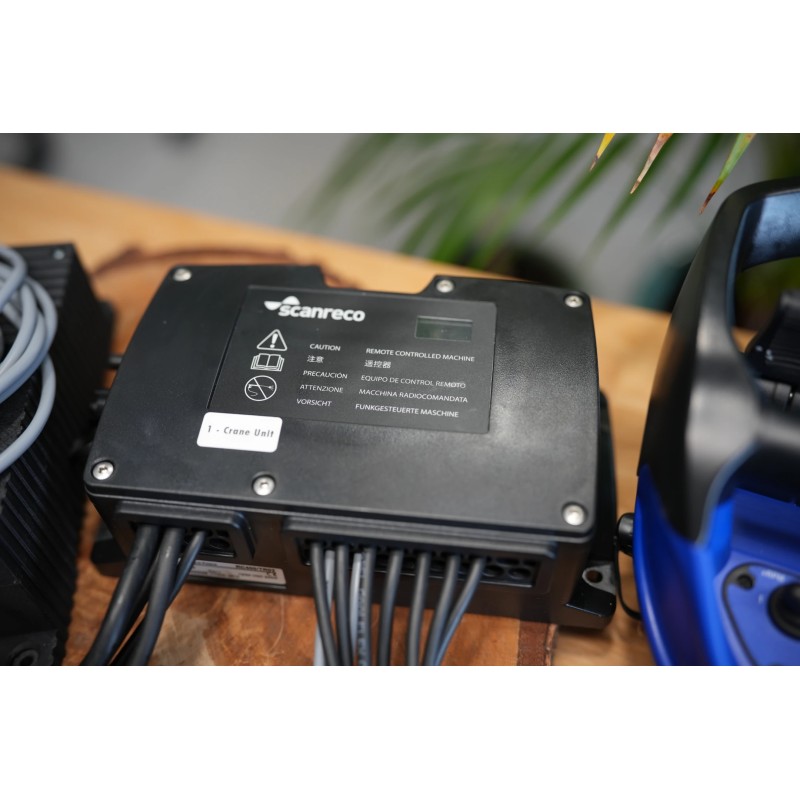

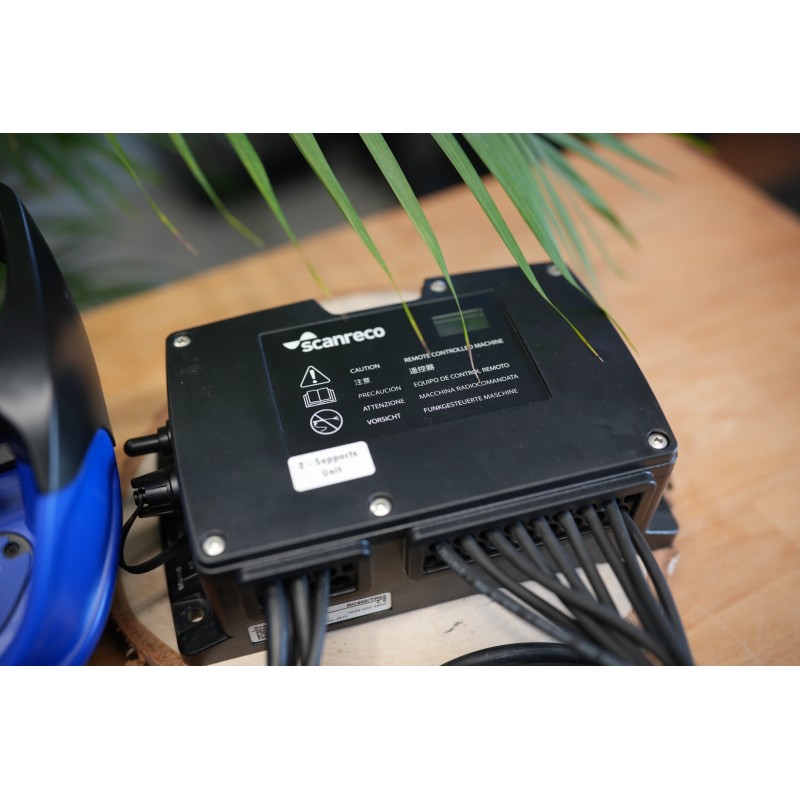

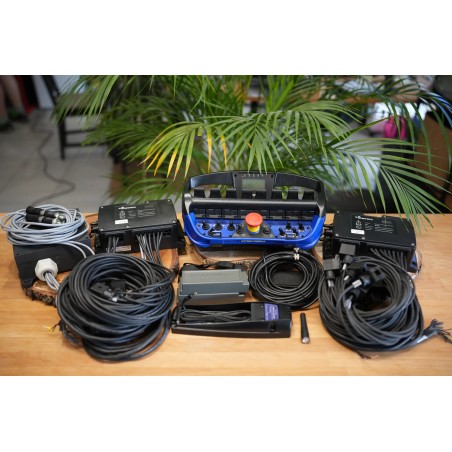

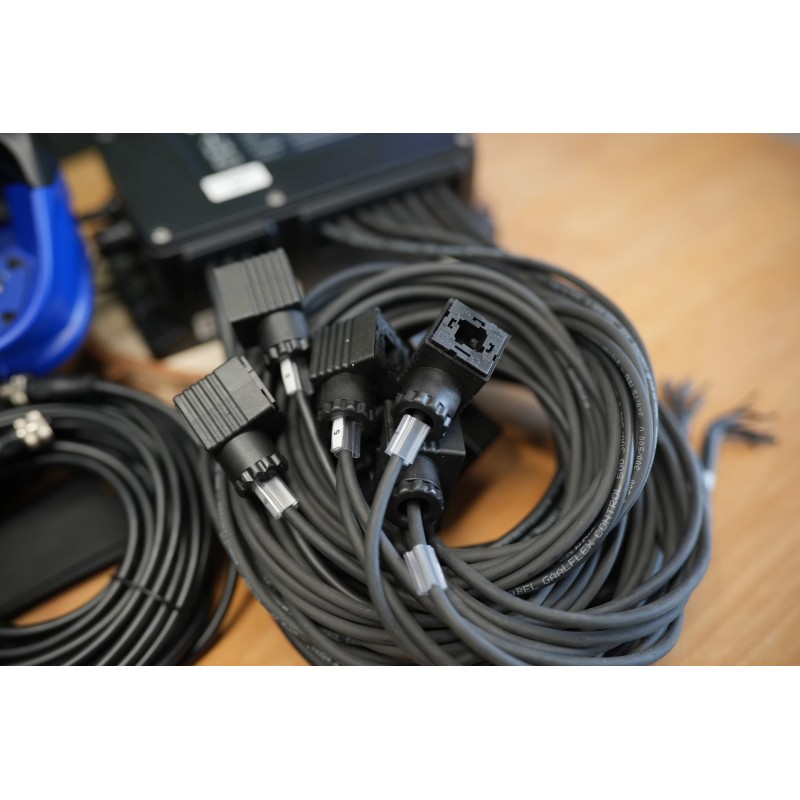

In seiner Grundausführung besteht das Fernsteuerungssystem aus einer tragbaren Steuereinheit mit Steuerhebeln für die proportionale Steuerung und Schaltern für EIN/AUS-Funktionen sowie einer Zentraleinheit mit Anschlusskabel zum Ansteuern proportionaler elektrohydraulischer Schieberregler.

Digital codierte Steuerungsinformationen (Hebelauslenkung und Schalterposition) werden von der tragbaren Steuereinheit per Funk an die Zentraleinheit gesendet. Die tragbare Steuereinheit und die Zentraleinheit wandeln die Größe und Richtung der Hebelauslenkungen sowie die Schalterposition um.

Es kann für sechs typische Proportionalfunktionen verwendet werden, z. B.

-Schwenken (Drehung des Krans)

-Haupthub

-Ausleger

-Ausfahr

-Greifer öffnen/schließen

-Rotator

Sie können auch eine andere Funktion wie unten aufgeführt auswählen:

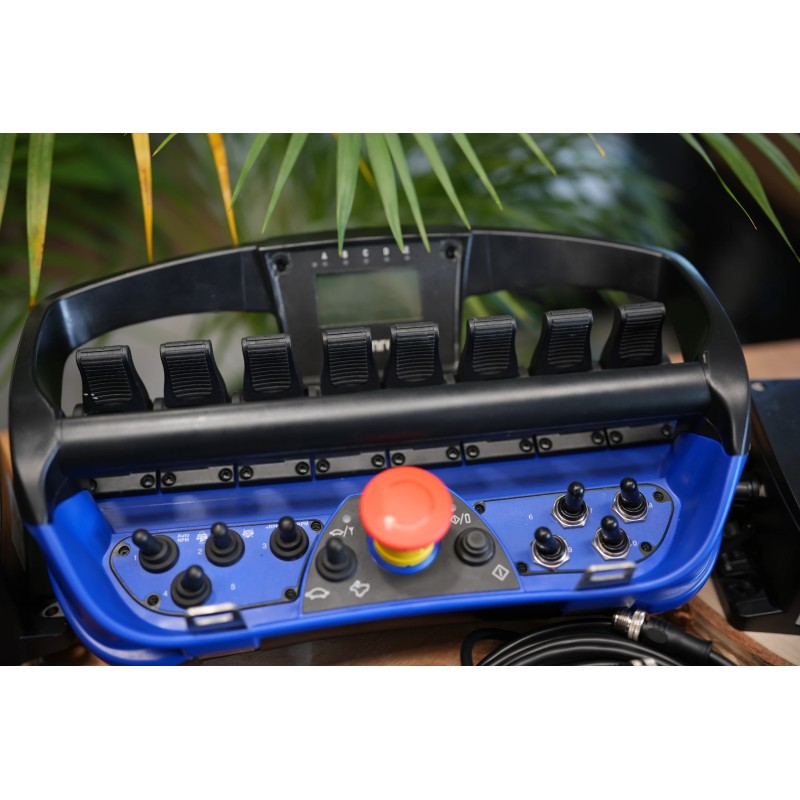

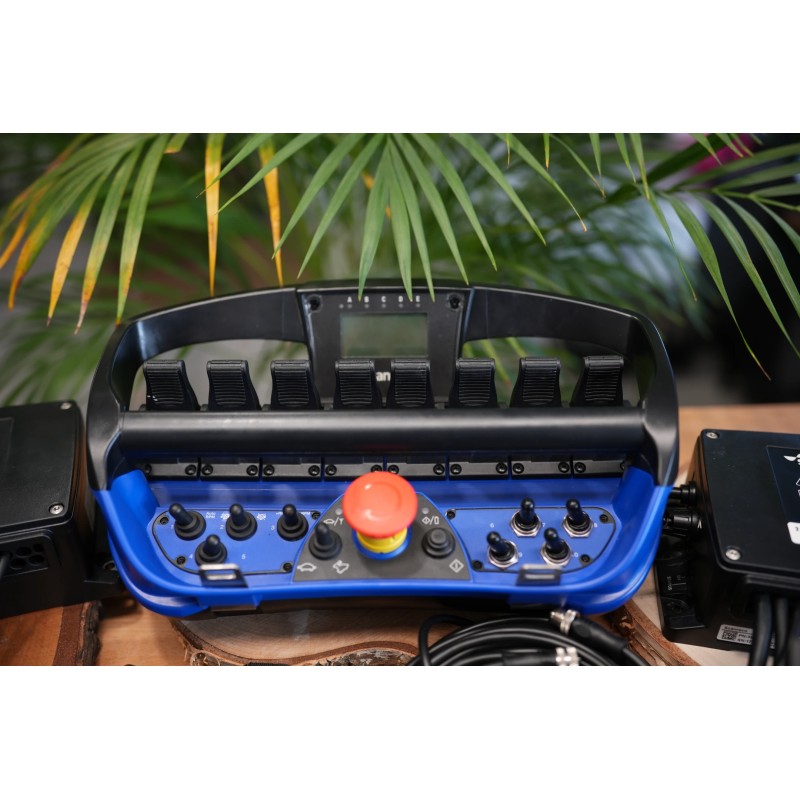

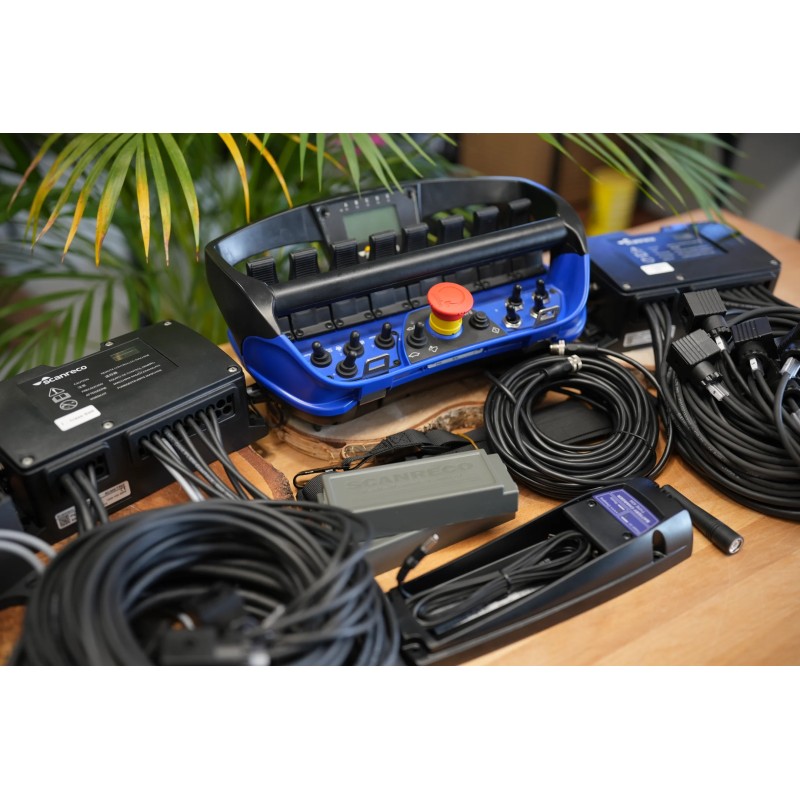

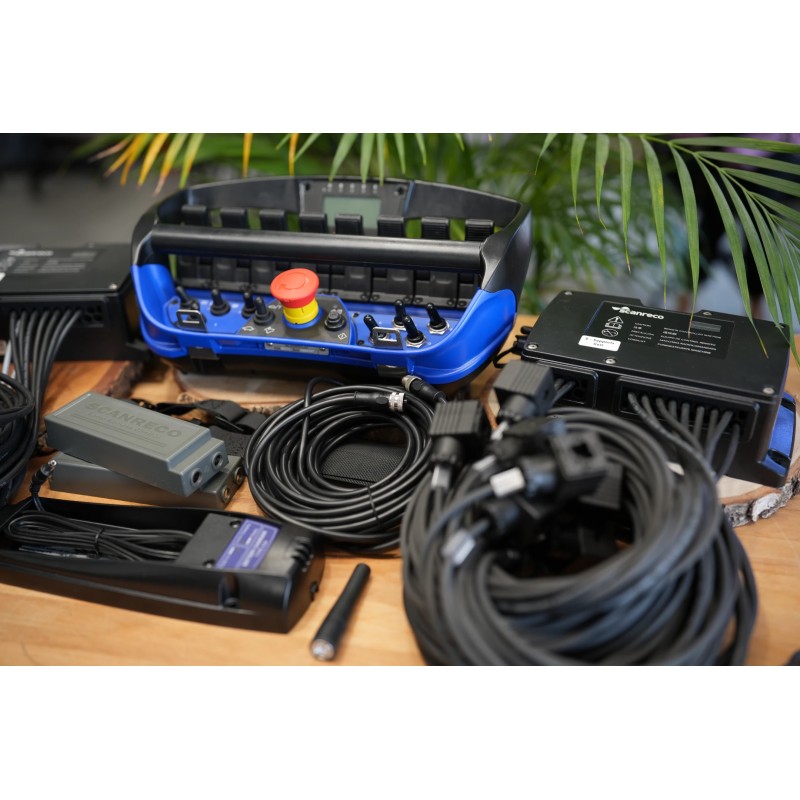

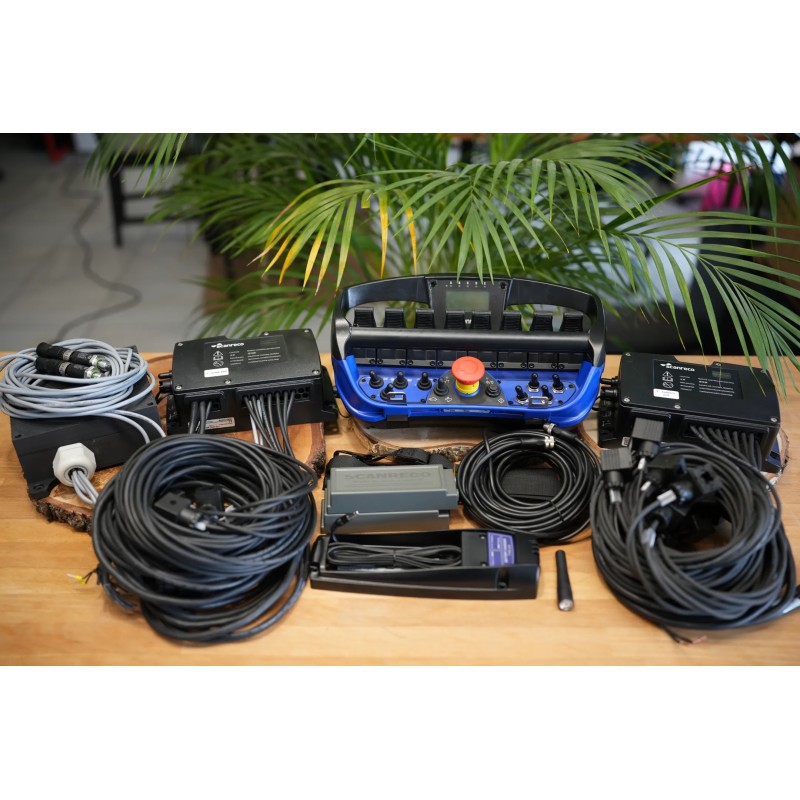

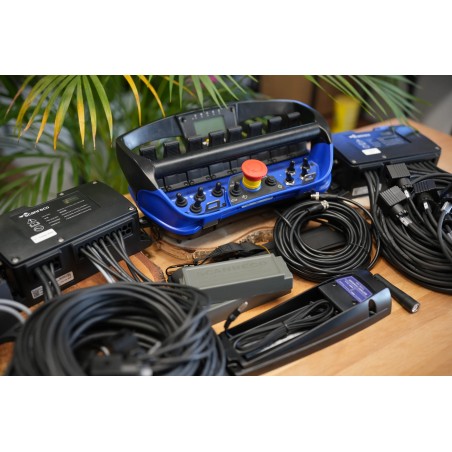

Der Maxi ist der fortschrittlichste und vielseitigste Sender von Scanreco und bietet Platz für zahlreiche Bedienelemente sowie Funktionsbeschriftungen. Das ergonomische Gehäuse ist in zwei Grundausführungen erhältlich: entweder mit linearen Hebeln oder mit Joysticks. Der Maxi verfügt über einen modularen Aufbau und lässt sich problemlos an Ihre Anforderungen anpassen.

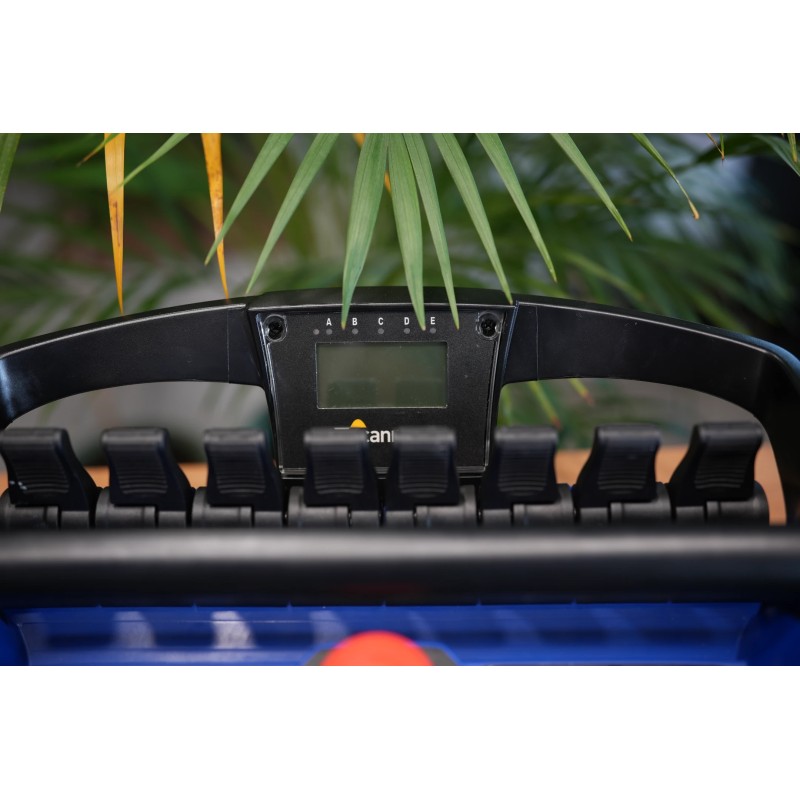

Der Sender verfügt über eine Vielzahl von Standard- und optionalen Einstellungen und Funktionen, die das Bedienerlebnis verbessern. Die maximale Geschwindigkeit der proportionalen Bewegungen lässt sich über einen „Turtle/Rabbit“-Kippschalter in fünf Stufen einstellen. Ein leistungsstarkes Farbdisplay, ein Monochrom-Display oder LEDs ermöglichen die Rückmeldung der gesteuerten Maschine an den Bediener.

Die automatische Frequenzverwaltung ermöglicht einen unterbrechungsfreien Betrieb ohne Störungen durch Funkinterferenzen anderer drahtloser Geräte.

Der Sender kommuniziert mit dem entsprechenden Empfänger über ein Scanreco-Protokoll und einen eindeutigen Identitätscode. Dies garantiert, dass kein anderer Scanreco-Sender oder ein anderes Produkt die Maschine jemals unbeabsichtigt aktivieren kann. Die Stoppfunktion entspricht dem Performance Level „d“ (PL d) gemäß EN ISO 13849-1, einer rechtsverbindlichen Norm für sicherheitskritische Komponenten von Steuerungssystemen.

Der Maxi-Sender ist für den Hochleistungseinsatz ausgelegt, und wir wissen, dass unsere Kunden darauf vertrauen, dass wir ihnen zuverlässige Funktionalität bieten – wir nennen dies NeverStop Technology™ von Scanreco.

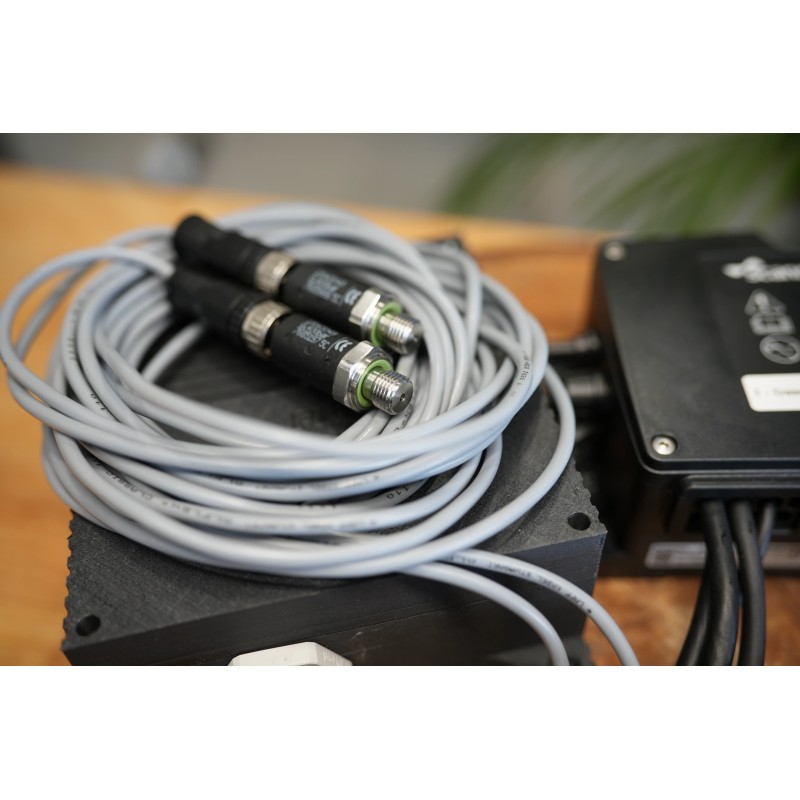

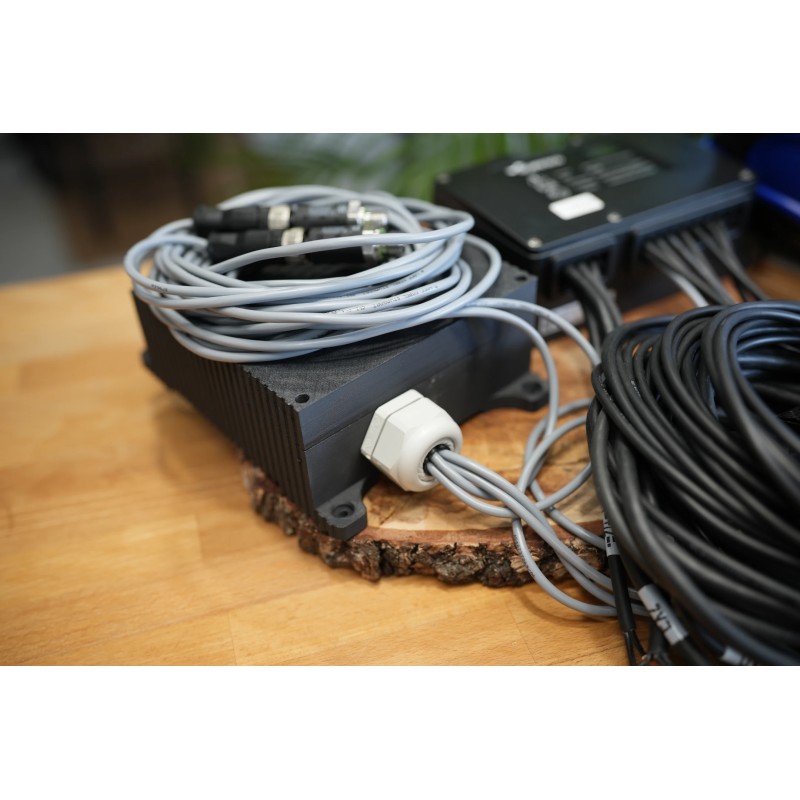

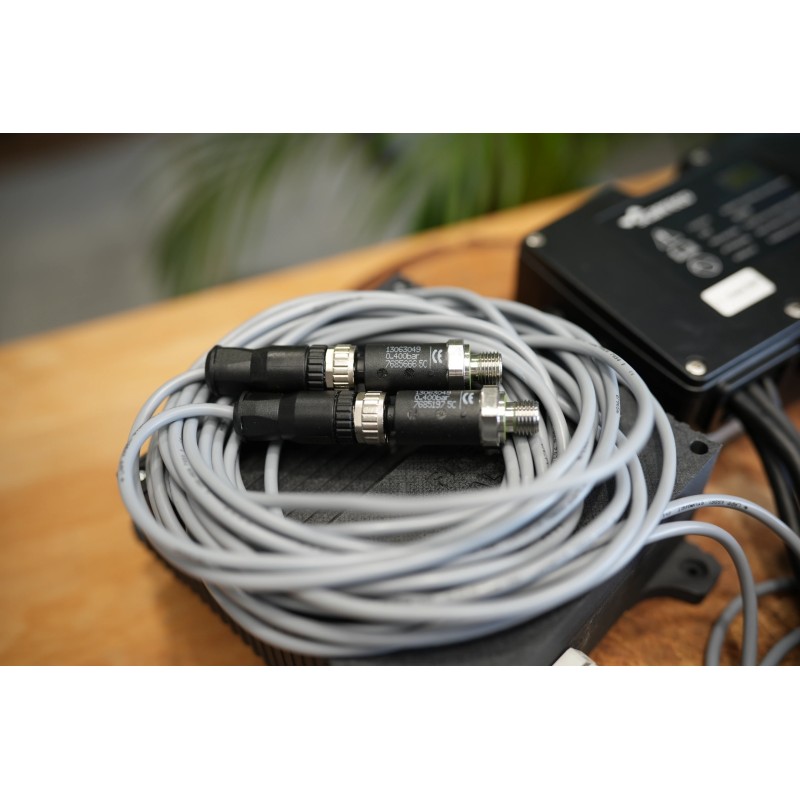

Das Set umfasst einen Sensor und eine MDC-Karte mit einem Messbereich von 0–400 bar (0–5801,5 psi) für den Hauptausleger.

Technische Daten:

Werkstoff der medienberührten Teile: Stahl 1.4435 und 1.4542

Medientemperaturbereich: -40 °C bis +125 °C (-40 °F bis +257 °F)

Ausgangssignal: 4 … 20 mA, 2-Leiter

Einheit: bar

Druckbereich: 0 … 400 bar (0 – 5801,5 psi)

Prozessanschluss: G 1/4 A (nach DIN 3852-E)

Gehäusematerial: Hochfester glasfaserverstärkter Kunststoff (PTB)

Elektrischer Anschluss: 4-poliger M12x1-Rundsteckverbinder

Genauigkeit: 1,0 % der Messspanne

Lastüberwachung: Ja

Das Set eignet sich für zahlreiche Anwendungsbereiche. Bitte nehmen Sie auf jeden Fall Kontakt mit uns auf.
