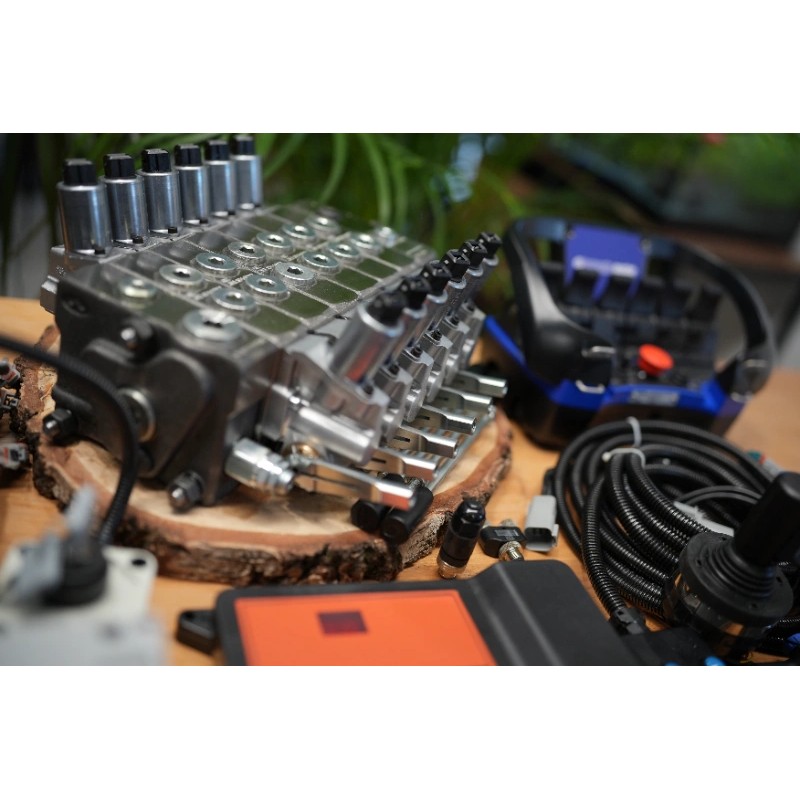

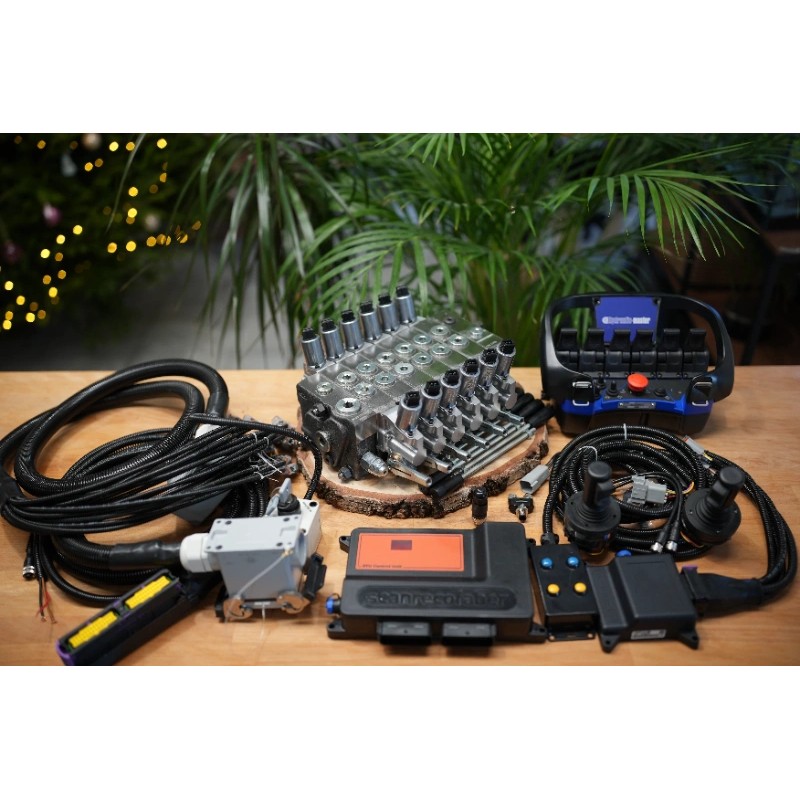

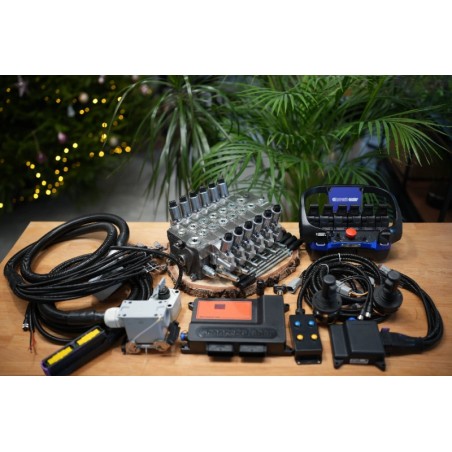

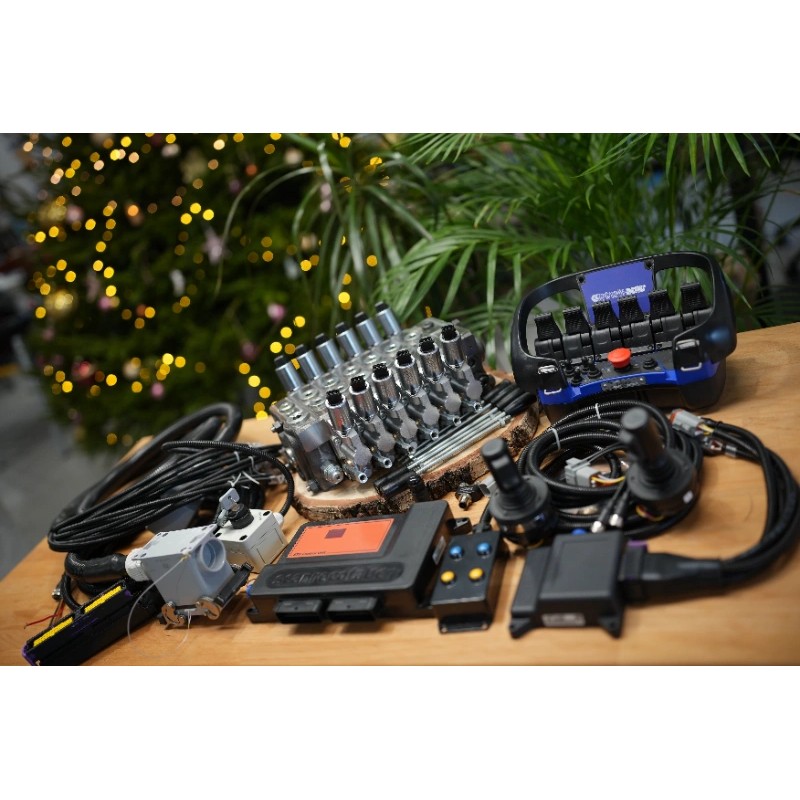

LKW-Kran Palfinger Kesla mit Ventil DPX100 und Funksteuerung RC400 6 Funktionen, 6 Manipulatoren mit CAN-Bus Otto Joysticks
7.050 €
Hydraulikventil Walvoil DPX 100 12/24V mit 6 Proportionalabschnitten, Auf/Zu-Mitte und zusätzlichen Hebeln. Das Ventil verfügt über einen Nachkompensationsbereich.
Scanreco G3 6 pads. Also available with 2 or 3 Mini or Maxi joysticks. 12/24VDC.
Scanreco G3 Canbus-System , ausgestattet mit Otto Joysticks 12/24V.
Dieser Bausatz ist für die gängigsten Maschineneinstellungen konfiguriert und unterstützt bis zu 6 Standard-Forstkranfunktionen. Wenn Sie eine andere spezielle Konfiguration benötigen, können wir sie an Ihre Bedürfnisse anpassen, einschließlich Variationen bei den Spulen, der Spannung, der Anzahl der Sektionen, den Anti-Schock-Ventilen, den Anschlüssen, usw. Auch das Überdruckventil kann je nach Bedarf angepasst werden. Spulentyp und Durchflussmenge können individuell auf Ihre Anwendung abgestimmt werden. Bitte senden Sie uns ein Diagramm, damit wir Ihnen weiterhelfen können.
Der Bausatz ist so konzipiert, dass er sofort einsatzbereit ist. Wir kümmern uns um alles, von den Steckern bis zur Softwarekonfiguration.
Wir bieten technische Unterstützung und sind per E-Mail, Whatsup und Telefon erreichbar.
Sie können uns unter shop@hydraulic-master.com oder damian@hydraulic-master.com kontaktieren, wenn Sie Fragen haben oder Hilfe benötigen.
Nach Auftragserteilung können Durchfluss und Druck vollständig an die Maschine angepasst werden, je nach den spezifischen Anforderungen des Kunden.
- Teilen Sie dies:
LKW-Kran Palfinger Kesla mit Ventil DPX100 und Funksteuerung RC400 6 Funktionen, 6 Manipulatoren mit CAN-Bus Otto Joysticks
7.050 €
- Tippen Sie auf Bild, um alle Fotos anzuzeigen
Hydraulikventil Walvoil DPX 100 12/24V mit 6 Proportionalabschnitten, Auf/Zu-Mitte und zusätzlichen Hebeln. Das Ventil verfügt über einen Nachkompensationsbereich.
Scanreco G3 6 pads. Also available with 2 or 3 Mini or Maxi joysticks. 12/24VDC.
Scanreco G3 Canbus-System , ausgestattet mit Otto Joysticks 12/24V.
Dieser Bausatz ist für die gängigsten Maschineneinstellungen konfiguriert und unterstützt bis zu 6 Standard-Forstkranfunktionen. Wenn Sie eine andere spezielle Konfiguration benötigen, können wir sie an Ihre Bedürfnisse anpassen, einschließlich Variationen bei den Spulen, der Spannung, der Anzahl der Sektionen, den Anti-Schock-Ventilen, den Anschlüssen, usw. Auch das Überdruckventil kann je nach Bedarf angepasst werden. Spulentyp und Durchflussmenge können individuell auf Ihre Anwendung abgestimmt werden. Bitte senden Sie uns ein Diagramm, damit wir Ihnen weiterhelfen können.
Der Bausatz ist so konzipiert, dass er sofort einsatzbereit ist. Wir kümmern uns um alles, von den Steckern bis zur Softwarekonfiguration.
Wir bieten technische Unterstützung und sind per E-Mail, Whatsup und Telefon erreichbar.
Sie können uns unter shop@hydraulic-master.com oder damian@hydraulic-master.com kontaktieren, wenn Sie Fragen haben oder Hilfe benötigen.
Nach Auftragserteilung können Durchfluss und Druck vollständig an die Maschine angepasst werden, je nach den spezifischen Anforderungen des Kunden.
Informationen
Dieses Set ermöglicht eine bequeme und abwechselnde Kransteuerung – sowohl per Funksteuerung als auch über Joysticks.
Das Funksystem ist so konfiguriert, dass es bis zu 6 Standard-Proportionalfunktionen (mit der Option, einen größeren Sender zu wählen oder die Funktionen zu erweitern) und 3 Ein-/Aus-Funktionen unterstützt, wobei eine weitere Erweiterung möglich ist.
Mit jedem der beiden Joysticks können Sie 3 Proportionalfunktionen sowie eine Ein-/Aus-Funktion auf einem separaten Bedienfeld steuern.
Diese Lösung bietet dem Benutzer hohen Komfort und Flexibilität bei der täglichen Arbeit, unabhängig von den Bedingungen oder der bevorzugten Bedienungsart.

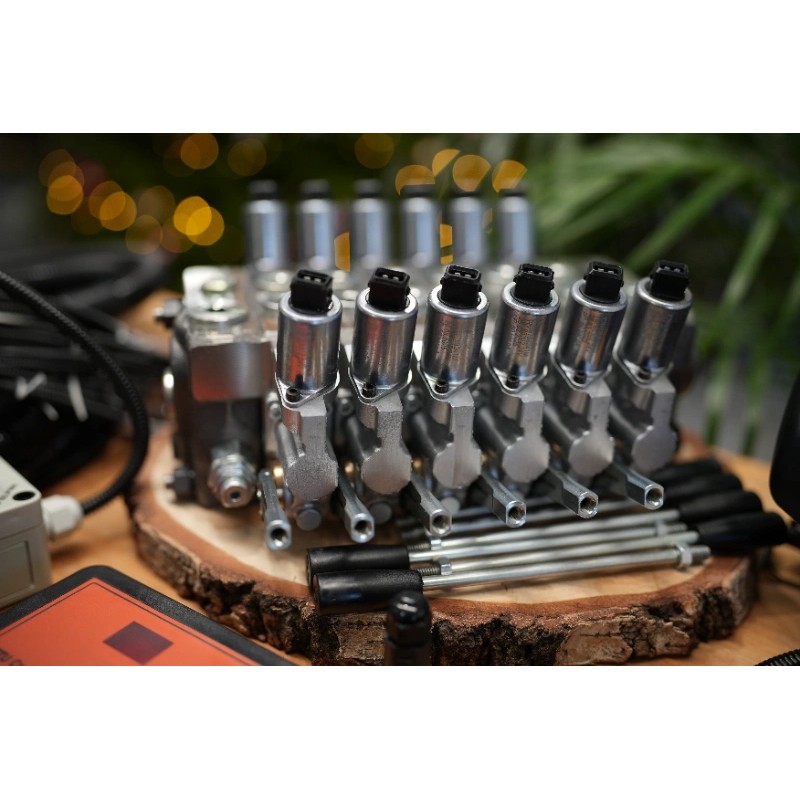

Hydraulisches, sektionales Ventil Walvoil DPX 100 mit Kompensation, voll proportional
Technische Daten der Standardkonfiguration:
Einlassbereich: 32GPM 120l/min - Pmax 300 bar 4351psi Stromversorgungsanschluss: 3/4" BPS, Tankrücklaufanschluss: 3/4" BPS
1. Hauptausleger 60l/min 16GPM Anti-Schock-Ventile 190/80 bar 2755/1305psi A+B geschlossen, elektro-hydraulische Steuerung auf beiden Seiten mit AMP-JPT oder Deutsch-Anschlüssen mit Handhebel
2. Ausleger 60 l/min 16GPM Anti Shock Ventile 190/220 bar 2755/3190psi A+B geschlossen, beidseitige elektrohydraulische Steuerung mit AMP-JPT oder Deutsch Steckern mit Handhebel
3. Schwenken 40 l/min 10GPM Anti Shock Ventile 200/200 bar 2900/2900psi A+B geschlossen, elektro-hydraulische Steuerung auf beiden Seiten mit AMP-JPT oder Deutsch Anschlüssen mit Handhebel
4. Verlängerung 80l/min 21GPM Anti-Shock-Ventil 140 bar/Stecker bar 2030psi Seite A 4/3 Mitte; A+B geschlossen, elektrohydraulische Steuerung auf beiden Seiten mit AMP-JPT oder Deutsch-Anschlüssen mit Handhebel
5. Rotator 20 l/min 5GPM A+B geschlossen, elektrohydraulische Steuerung auf beiden Seiten mit AMP-JPT oder Deutsch-Steckern mit Handhebel
6. Greifer 60 l/min 16GPM A+B geschlossen, elektrohydraulische Steuerung auf beiden Seiten mit AMP-JPT oder Deutsch-Steckern mit Handhebel
7. Stütze linkes Bein 20 l/min 5GPM A+B geschlossen, elektrohydraulische Steuerung auf beiden Seiten mit AMP-JPT oder Deutsch Anschlüssen mit Handhebel; Schieber: 20L/min; keine Anti-Shock Ventile
8. Stütze rechtes Bein 20/min 5GPM A+B geschlossen, elektrohydraulische Steuerung auf beiden Seiten mit AMP-JPT- oder Deutsch-Anschlüssen mit Handhebel; Schieber: 60L/min; keine Anti-Schock-Ventile
Auslassbereich: mit der Möglichkeit, Ventile zu kombinieren, mit Entlüftungsventil (LS-Entlastung), mit Druckminderventil. Steueranschluss "V" und Entleerungsanschluss "L" geschlossen. Seitenanschlüsse "T1", "P1", "LS1" geschlossen. DBV fest und dicht auf 175 bar bei 90L/min.

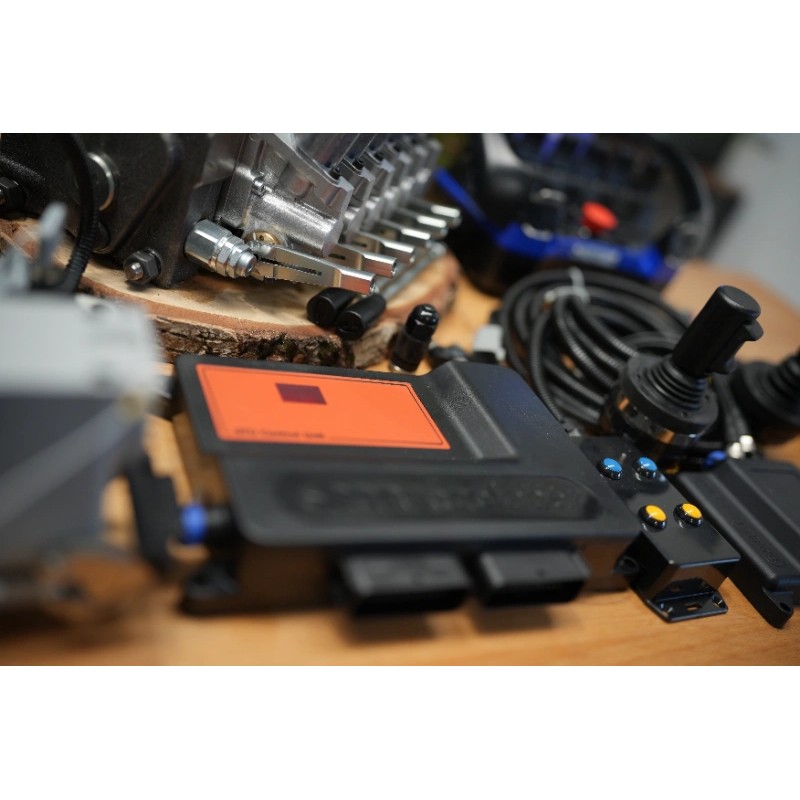

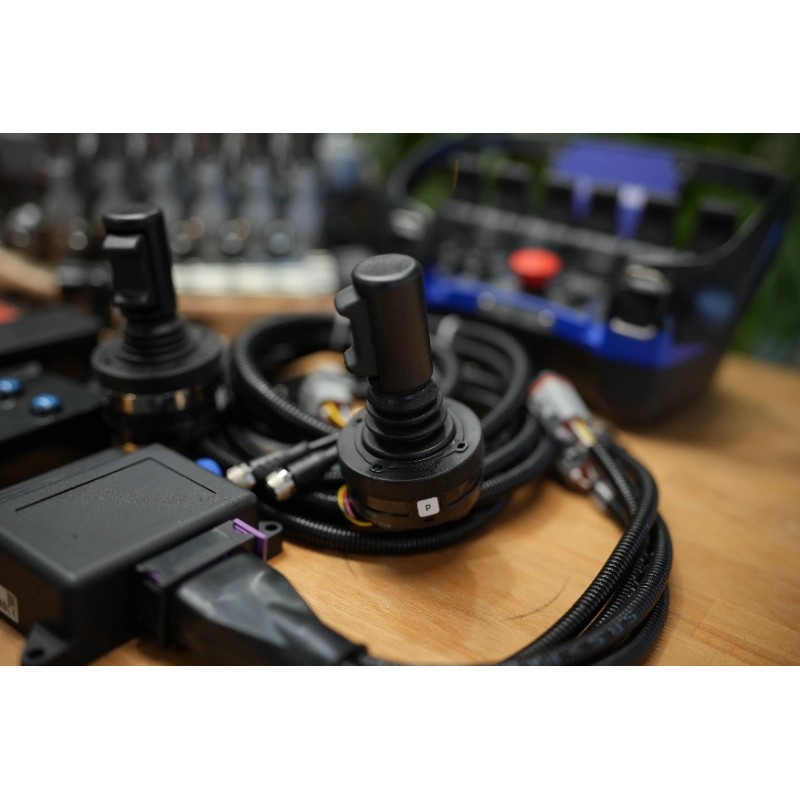

Scanreco G3 Canbus mit Otto Joysticks
|
|
CANBus-Karte für analoge/digitale Eingänge. BESCHREIBUNG MDCi ist eine elektronische Karte mit CANBus-Schnittstelle zur 2 JC-Joysticks mit 2 Otto-Joysticks und Drucktasten-Armaturenbrett zu simulieren. Die Übertragung hat sofort nach dem Einschalten der elektronischen Karte. MERKMALE - versorgungsspannung von 10 bis 30 Vdc - CAN V2.0B Kommunikationsbus - 120 Ohm innerer Abschlusswiderstand nicht vorhanden in dieser Version - 2 Diagnose-LEDs (rot und grün) - firmware-Update über integrierte serielle Schnittstelle möglich SIGNALE Einmaliges Blinken der roten LED: Kurzschlussfehler am stabilisierten +5V-Ausgang Zweimaliges Blinken der roten LED: einer der Analogeingänge wurde beim Einschalten nicht in der Ruhestellung gefunden, dieser dieser Eingang ist bis zu einem Reset gesperrt. Grüne LED leuchtet: Die Elektronikkarte arbeitet korrekt. Die grüne LED blinkt einmal bei jeder Statusänderung eines Eingangs (analog oder ein/aus). MDCi-Steuergerät für OTTO-Joystick-Interface |
 |
 |
|
ANMERKUNG: |
Technische Daten: Versorgungsspannung : 10Vdc÷30Vdc (innere 5x20 8A Sicherung Typ F8A) Stromaufnahme : 300mA + Lastausgänge (max 7.5A) Betriebstemperaturbereich : -20 ÷+ 70 C Versorgung für externe Potentiometer: +5V - max Strom 50mA PWM Mindeststrombereich: von 100 bis 2500 mA Maximaler PWM-Strombereich: von 100 bis 2500mA PWM-Frequenz: 50-60-70-85-100-125-150-200-250-300 Hz Impedanz der Analogeingänge: 11 KOhm gegen 2,5 V Abmessungen mit montiertem Stecker: 256x210x45mm Bohrungsabstand: 242x142mm (n. 4 Löcher von 6mm Durchmesser) |

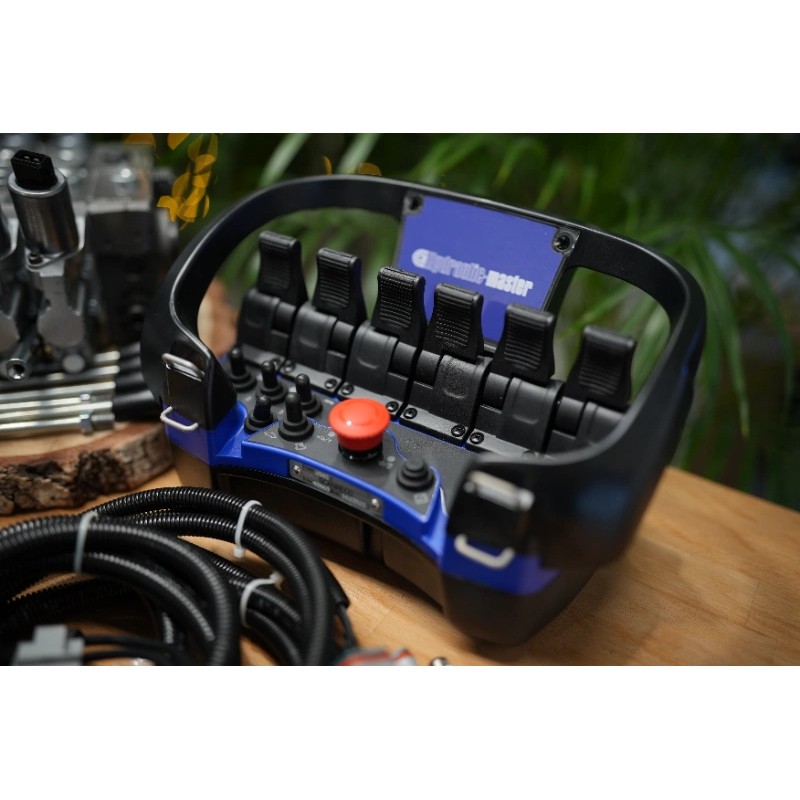

Scanreco Mini with 6 levers
- 6 manipulators
- Stop function according to EN ISO 13849-1 Cat. 3, PL e
- Various toggle switches, buttons and rotary switches
- Frequency bands: 433-434 or 902-928MHz (other frequencies available on request)
- Operating range > 100 m / > ~330 ft.
- Degree of protection: IP65
- Operating temperature: -20°C to +70°C / ~-4°F to +160°F
- Cable control: standard length 10 meters / ~33 ft.
- G2B Receiver PWM 12 or 24 VDC power supply
- Choice of radio or cable control
- 8 bi-directional proportional outputs
- All analog outputs are programmable for final setting of speeds
- 14 digital outputs (where 1 is combined input/output) and 4 digital inputs (where 1 is combined input/output)
- A DV output to control the dump valve
- Radio communication in the ISM band using frequency hopping technology
- Manual mode available to bypass the radio system, providing only the DV output and allowing manual control via the hydraulic manifold (where available).
- Programmable logic with block, soak, decelerate, ramp functions and much more
- Please note that cable sets or connection plug sets are NOT included in the scope of delivery and must be ordered separately if required.
- Dimensions: (W x H x D): 350 x 160 x 190 mm / ~13.78 x 6.30 x 7.48 inches (without color display)
Der Bausatz ist für eine Vielzahl von Anwendungen geeignet. Für sicheres kontaktieren Sie bitte mit uns.
