Scanreco RC400 Funkfernsteuerungssysteme.

Das Scanreco RC 400 G2B-Fernsteuerungssystem wurde speziell für

hydraulisch angetriebene Mobilkrane und Maschinen entwickelt. Das System ist ein digitales

Fernsteuerungssystem, das auf einer hochmodernen Mikroprozessortechnologie basiert. Jahrelange

umfassende und anspruchsvolle Tests haben gezeigt, dass das Fernsteuerungssystem

auch den rauesten Umgebungsbedingungen gewachsen ist.

Das System ist gegen elektromagnetische Strahlung und Hochfrequenzstrahlung geschützt und

kann an alle auf dem Markt erhältlichen Hydraulikventiltypen (spannungs-, strom-, pulsbreiten- oder

protokollgesteuert) installiert werden.

In seiner Grundausführung besteht das Fernsteuerungssystem aus einer tragbaren Steuereinheit

mit Steuerhebeln für die Proportionalsteuerung und Schaltern für EIN/AUS-Funktionen sowie einer

Zentraleinheit mit Verbindungskabel zum Ansteuern proportionaler elektrohydraulischer Wegregler

.

Digital codierte Steuerungsinformationen (Hebelauslenkung und Schalterposition) werden von

der tragbaren Steuereinheit per Funk an die Zentraleinheit gesendet. Die tragbare Steuereinheit und

die Zentraleinheit wandeln die Größe und Richtung der Steuerhebelauslenkungen

sowie die Schalterposition um.

Es kann für acht typische Proportionalfunktionen verwendet werden, z. B.

-Schwenken (Drehen des Krans)

-Haupthub

-Ausleger

-Ausfahren

-Greifer öffnen/schließen

-Rotator

Sie können auch eine andere Funktion wie unten aufgeführt wählen:

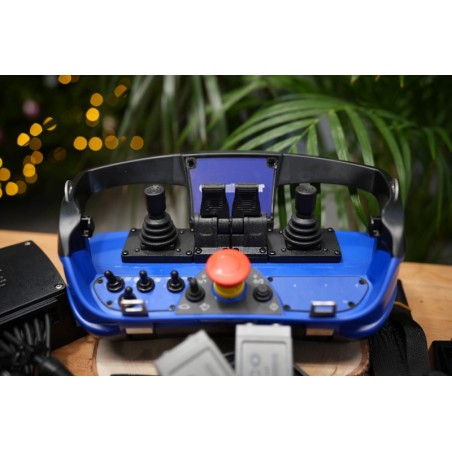

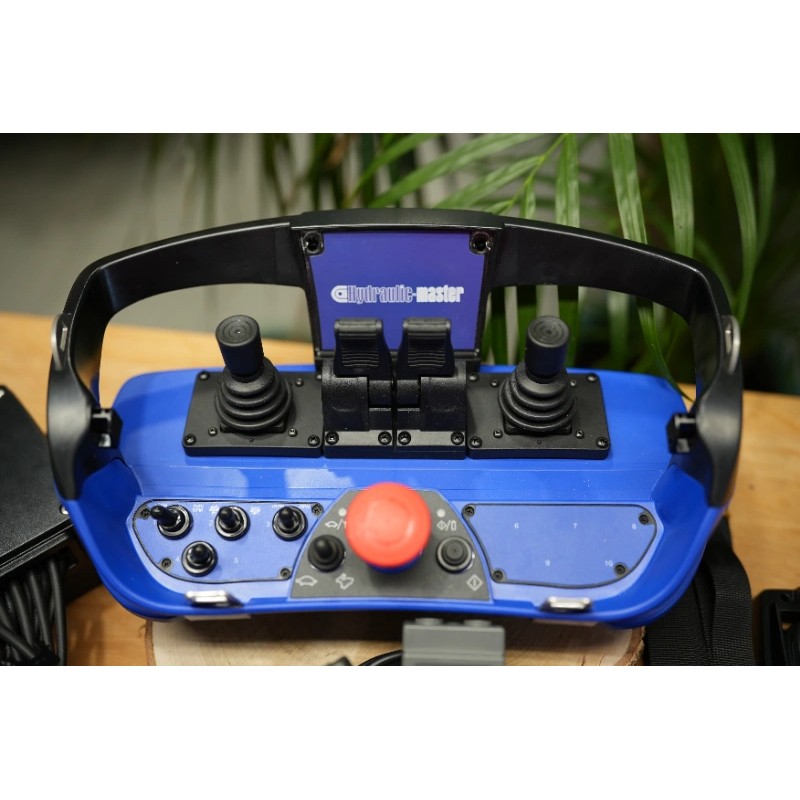

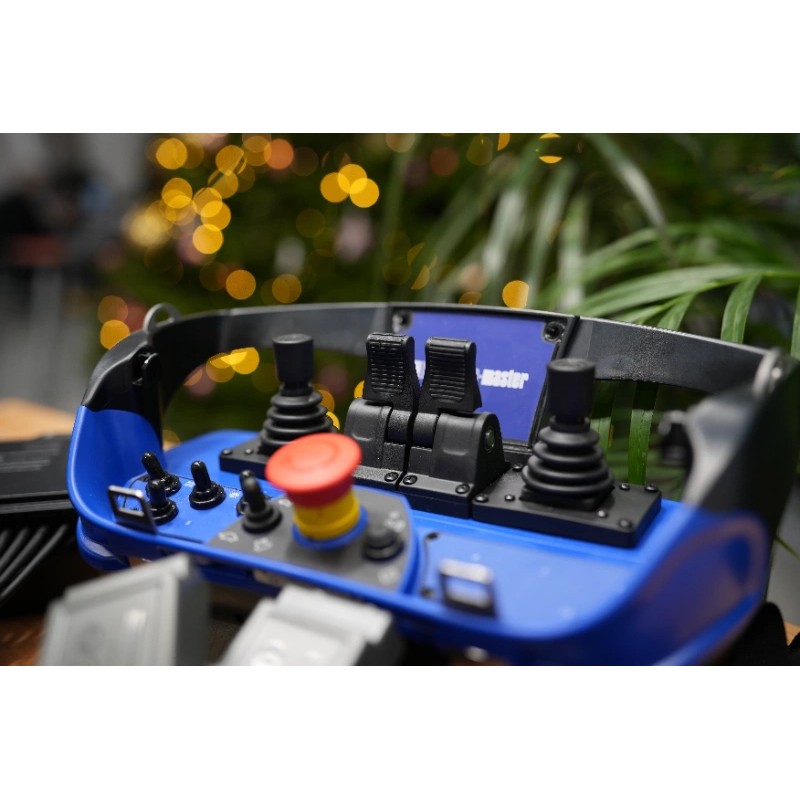

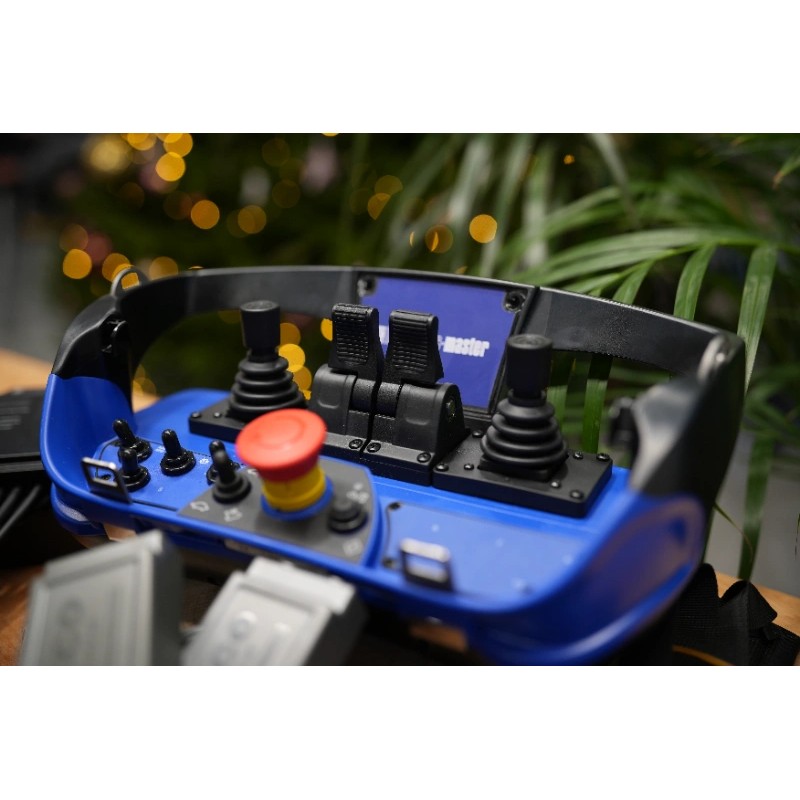

Der Maxi ist der fortschrittlichste und vielseitigste Sender von Scanreco und bietet Platz für zahlreiche Bedienelemente sowie Funktionsbeschriftungen. Das ergonomische Gehäuse ist in zwei Grundausführungen erhältlich: entweder mit linearen Hebeln oder mit Joysticks. Der Maxi ist modular aufgebaut und lässt sich problemlos an Ihre Anforderungen anpassen. Der Sender verfügt über eine Vielzahl von Standard- und optionalen Einstellungen und Funktionen, die das Bedienerlebnis verbessern.

Die maximale Geschwindigkeit der proportionalen Bewegungen lässt sich über einen „Turtle/Rabbit“-Kippschalter in fünf Stufen einstellen. Das automatische Frequenzmanagement ermöglicht einen unterbrechungsfreien Betrieb ohne Störungen durch Funkinterferenzen anderer drahtloser Geräte.

Der Sender kommuniziert mit dem entsprechenden Empfänger über ein Scanreco-Protokoll und einen eindeutigen Identitätscode. Dies garantiert, dass kein anderer Scanreco-Sender oder ein anderes Produkt die Maschine jemals unbeabsichtigt aktivieren kann.

Die Stoppfunktion entspricht dem Performance Level „e“ (PL e) gemäß EN ISO 13849-1, einer rechtsverbindlichen Norm für sicherheitskritische Komponenten von Steuerungssystemen. Der Maxi-Sender ist für den Hochleistungsbetrieb ausgelegt, und wir wissen, dass unsere Kunden darauf vertrauen, dass wir ihnen Funktionen liefern, auf die sie sich verlassen können – wir nennen dies Never-Stop Technology™ von Scanreco.

Der Maxi ist der fortschrittlichste und vielseitigste Sender von Scanreco und bietet Platz für zahlreiche Bedienelemente sowie Funktionsbeschriftungen. Das ergonomische Gehäuse ist in zwei Grundausführungen erhältlich: entweder mit linearen Hebeln oder mit Joysticks. Der Maxi ist modular aufgebaut und lässt sich problemlos an Ihre Anforderungen anpassen. Der Sender verfügt über eine Vielzahl von Standard- und optionalen Einstellungen und Funktionen, die das Bedienerlebnis verbessern.

Die maximale Geschwindigkeit der proportionalen Bewegungen lässt sich über einen „Turtle/Rabbit“-Kippschalter in fünf Stufen einstellen. Das automatische Frequenzmanagement ermöglicht einen unterbrechungsfreien Betrieb ohne Störungen durch Funkinterferenzen anderer drahtloser Geräte.

Der Sender kommuniziert mit dem entsprechenden Empfänger über ein Scanreco-Protokoll und einen eindeutigen Identitätscode. Dies garantiert, dass kein anderer Scanreco-Sender oder ein anderes Produkt die Maschine jemals unbeabsichtigt aktivieren kann.

Die Stoppfunktion entspricht dem Performance Level „e“ (PL e) gemäß EN ISO 13849-1, einer rechtsverbindlichen Norm für sicherheitskritische Komponenten von Steuerungssystemen. Der Maxi-Sender ist für den Hochleistungsbetrieb ausgelegt, und wir wissen, dass unsere Kunden darauf vertrauen, dass wir ihnen Funktionen liefern, auf die sie sich verlassen können – wir nennen dies Never-Stop Technology™ von Scanreco.

Die tragbare Steuereinheit ist stoß- und witterungsbeständig sowie leicht und kompakt. Es sind Steuerungen für 4, 5, 6, 7 oder 8 Steuerfunktionen erhältlich. Die Steuerhebel sind vollproportional und verfügen über eine Federrückstellung in die Nullstellung, d. h. eine „Totmann-Steuerung“.

Die Steuereinheit verfügt über eine Not-Aus-Funktion, die alle Bewegungen sofort stoppt. Alle Steuerhebel sind durch einen Schutzrahmen vor unbeabsichtigter Betätigung und mechanischen Beschädigungen geschützt.

Die Steuereinheit verfügt serienmäßig über einen mehrstufigen Mikrogeschwindigkeitsbetrieb, der eine sofortige vorübergehende Geschwindigkeitsreduzierung ermöglicht. Sie kann außerdem mit einer Vielzahl von Schaltern für Ein-/Aus-Funktionen ausgestattet werden.

Eine LED und ein akustisches Signal dienen zur Anzeige von Betriebs- und Batteriestatus sowie zur einfachen Fehlerdiagnose. (Siehe Abbildung der Steuereinheit).

Produkteigenschaften:

- 1–8 Linearhebel, 1–3 Joysticks oder 2 Joysticks mit 2 Manipulatoren,

- Stoppfunktion gemäß EN ISO 13849-1 Kat. 3, PL e

- Verschiedene Kippschalter, Drucktaster und Drehschalter

- Frequenzbänder: 433–434 oder 902–928 MHz (andere Frequenzen auf Anfrage erhältlich)

- Reichweite > 100 m / > ~330 ft.

- Schutzart: IP65

- Betriebstemperatur: -20 °C bis +70 °C / ~-4 °F bis +160 °F

- Kabelsteuerung: Standardlänge 10 Meter / ~33 ft.

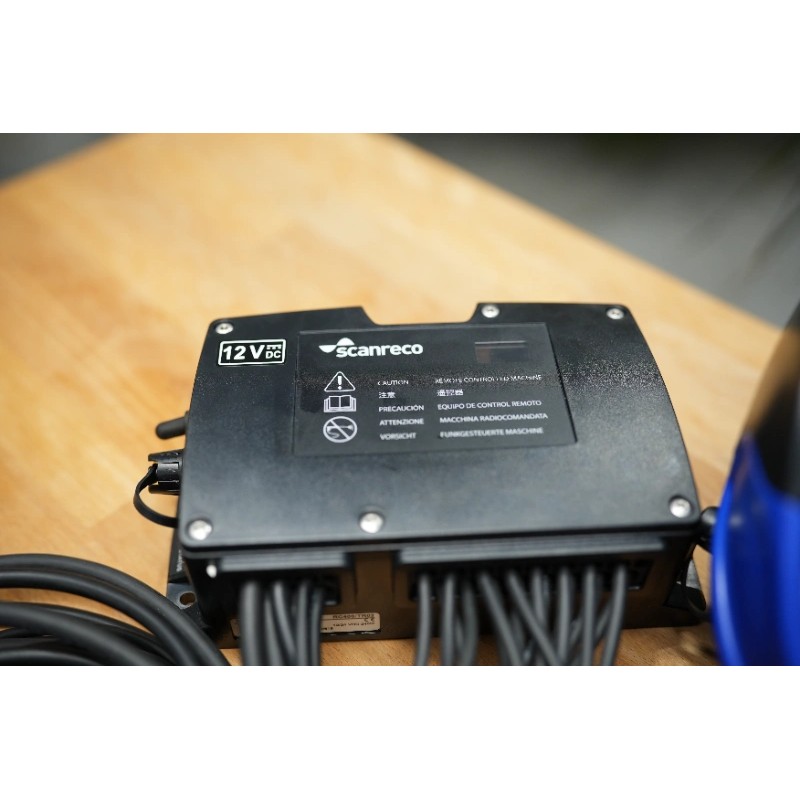

- G2B-Empfänger Danfoss 12 oder 24 VDC Versorgung

- Option für Funk- oder Kabelsteuerung

- 8 bidirektionale, spannungsgeregelte Ausgänge für Danfoss PVG-32-Ventile

- Alle analogen Ausgänge sind zur Feineinstellung der Drehzahlen programmierbar

- 14 digitale Ausgänge (wobei 1 ein kombinierter Ein-/Ausgang ist) und 4 digitale Eingänge (wobei 1 ein kombinierter Ein-/Ausgang ist)

- Ein DV-Ausgang zur Steuerung des Ablassventils

- Funkkommunikation im ISM-Band unter Verwendung von Frequenzsprungtechnik

- Manueller Modus verfügbar zur Umgehung des Funksystems, wobei nur der DV-Ausgang versorgt wird und eine manuelle Steuerung über einen Hydraulikverteiler (sofern vorhanden) ermöglicht wird

- Programmierbare Logik mit Block-, Halte-, Drehzahlreduzierungs-, Rampenfunktionen und vielem mehr

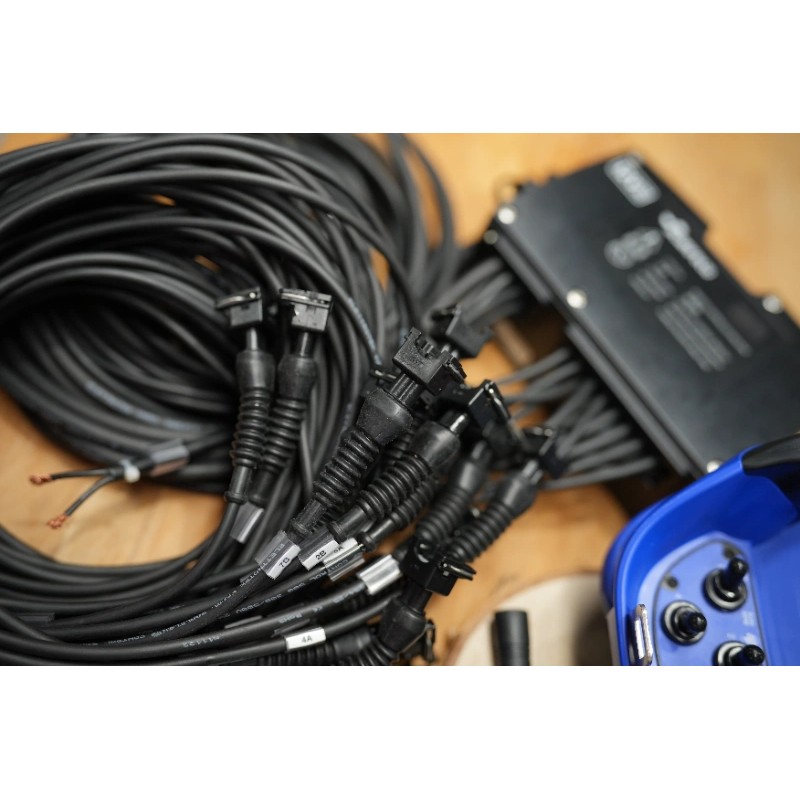

- Bitte beachten Sie, dass Kabelsätze oder Klemmenanschlusssätze NICHT im Lieferumfang enthalten sind; sie müssen bei Bedarf separat bestellt werden.

- Abmessungen: (B x H x T): 350 x 160 x 190 mm / ~13,78 x 6,30 x 7,48 in (ohne Farbdisplay)

Ideal für 8 Funktionen von Loglift, Jonsered, Picker, HMF, Epsilon, Liv, Hiab, Plafinger, HMF, Atlas, Amco Veba, Fassi, Effer, Mec, Meiller, MKG, Multilift, Mec, Meiller, Marell, Atlas, Huffermann, Palift, Heimann, Hyva, Janco, Wuko, funktioniert aber auch mit vielen anderen Marken.

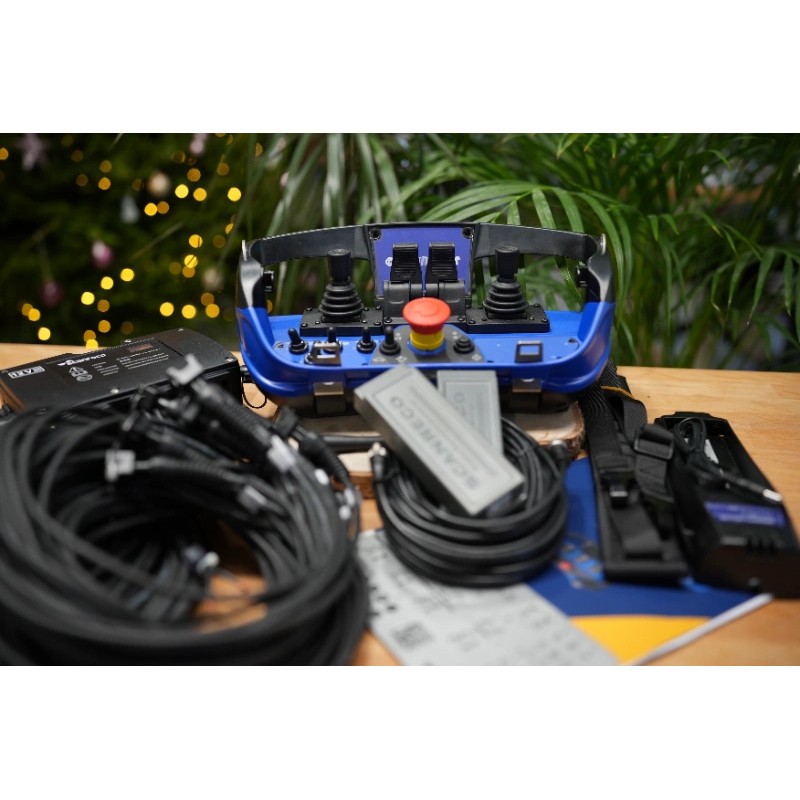

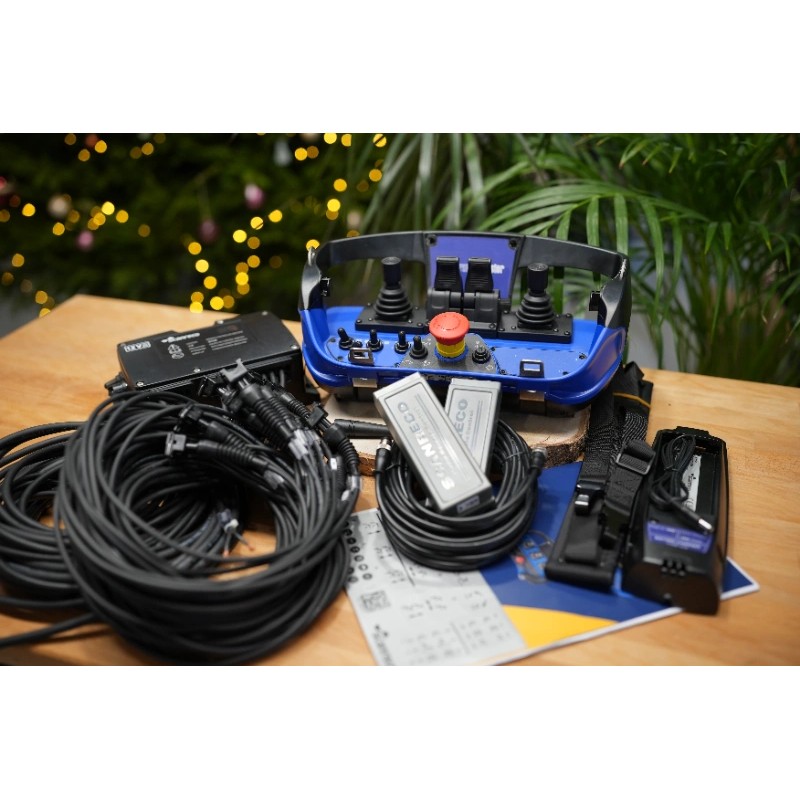

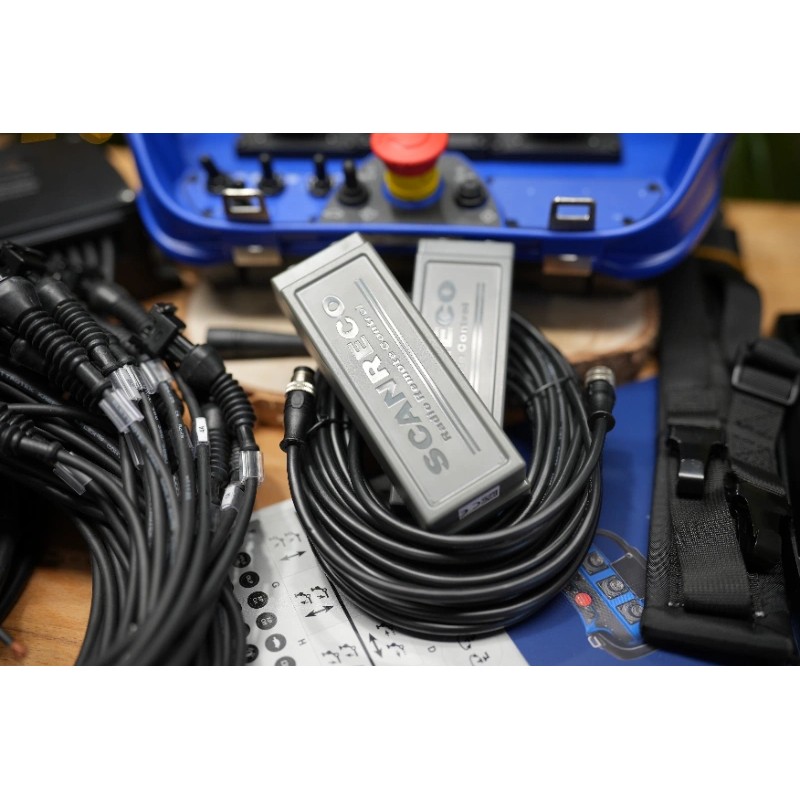

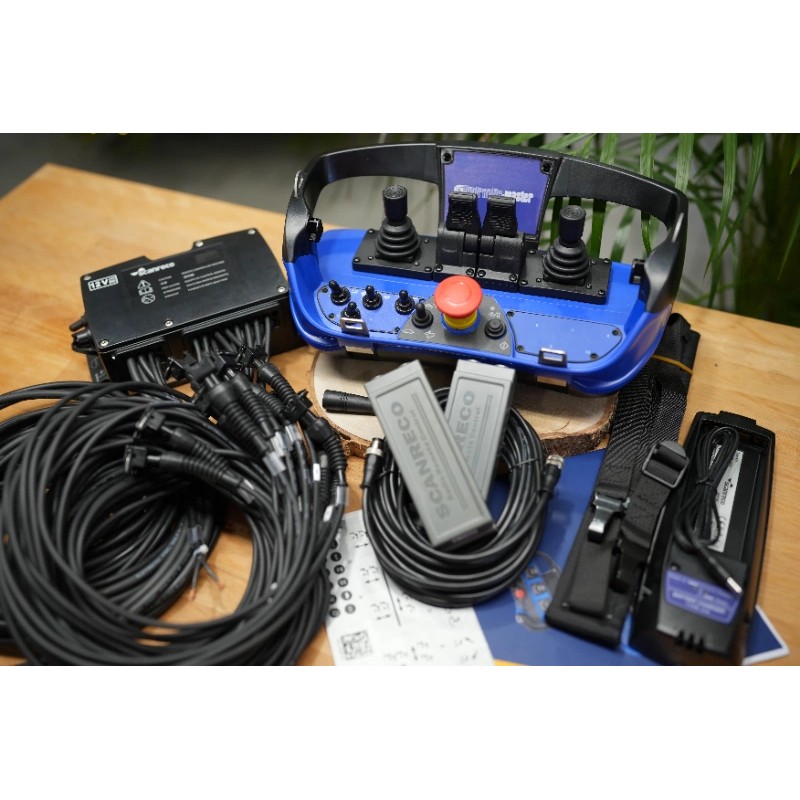

Fertiges Kit zur Installation mit Danfoss- oder anderen Ventilen.

Dieses Kit ist für die gängigsten Maschineneinstellungen konfiguriert und unterstützt bis zu 8 Standard-Kranfunktionen. Wenn Sie eine andere spezielle Konfiguration benötigen, können wir diese an Ihre Anforderungen anpassen, einschließlich Abweichungen bei der Spannung, der Anzahl der Abschnitte usw. Bitte senden Sie uns eine Skizze, damit wir Ihnen weiterhelfen können.

Das Kit ist für Plug-and-Play-Komfort ausgelegt. Wir kümmern uns um alles, von den Steckern bis zur Softwarekonfiguration.

Hinweis! Bitte teilen Sie uns nach dem Kauf die Seriennummer Ihres Krans und den Ventiltyp mit, damit wir die passenden elektrischen Stecker hinzufügen können.
