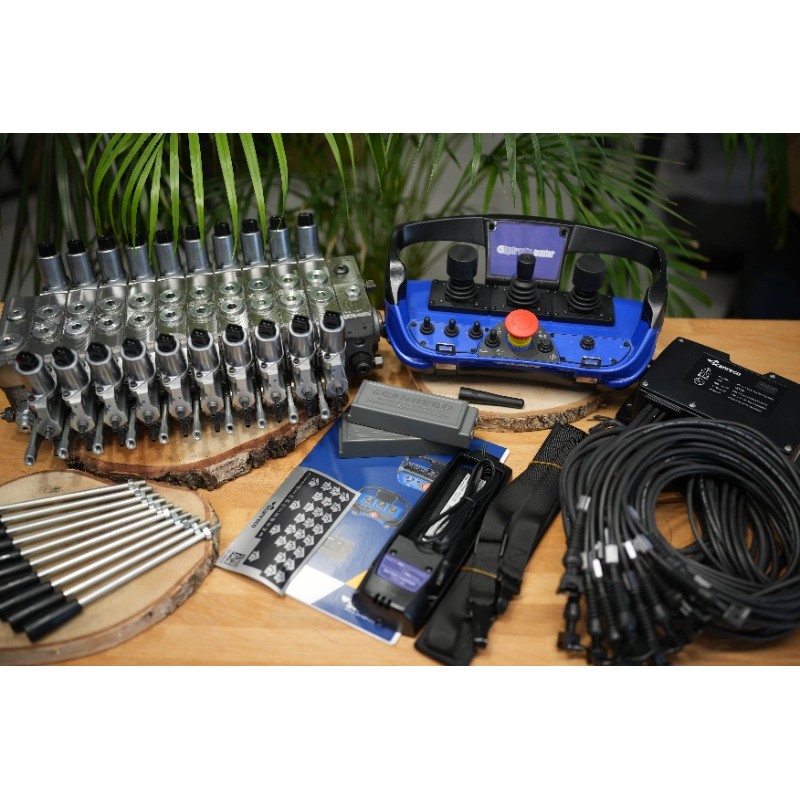

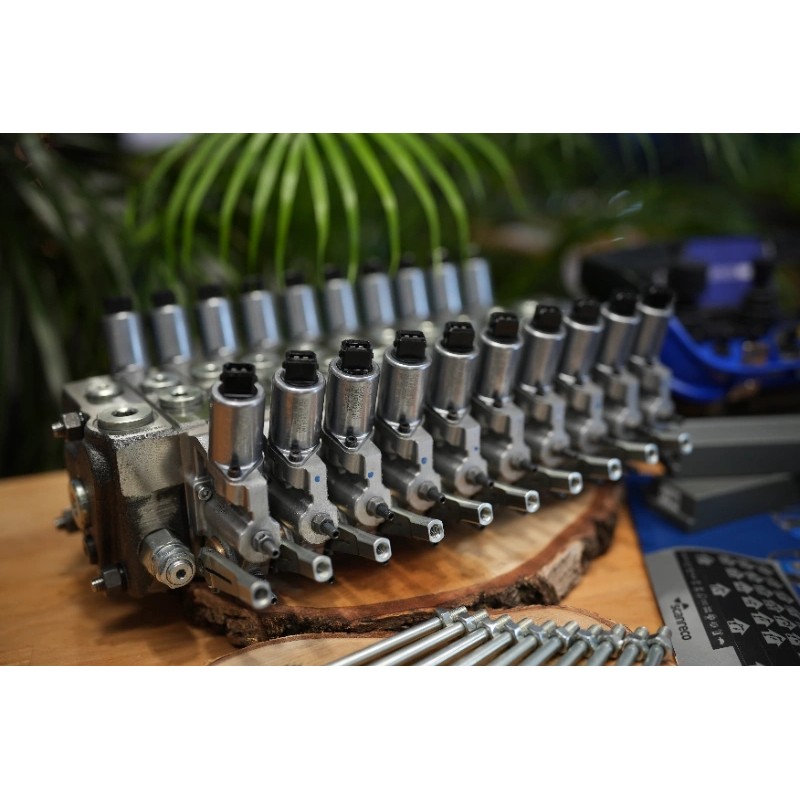

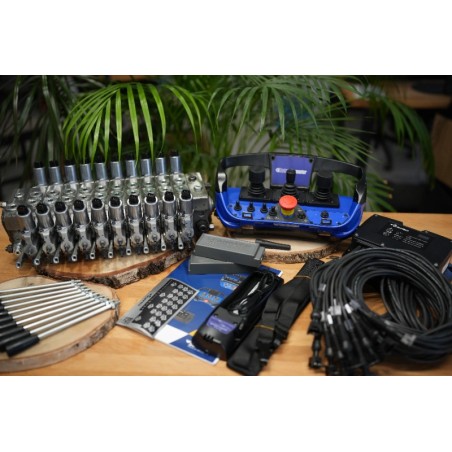

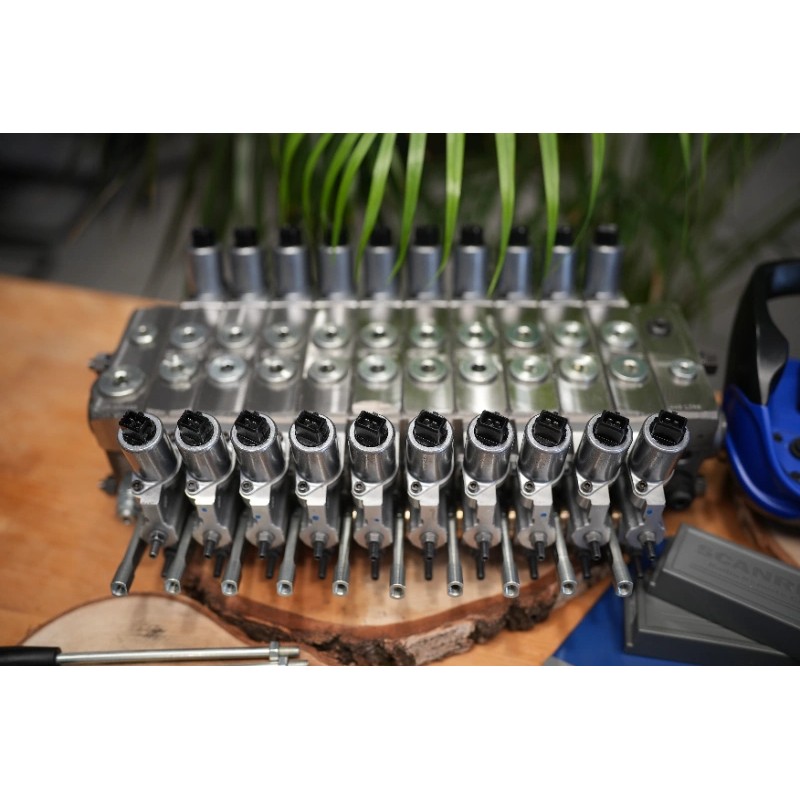

Hydraulisches Sektionsventil Walvoil DPX 100 mit Ausgleich, vollproportional.

Das Wegeventil der DPX-Serie ist das vielseitigste und umfassendste seiner Art. Es ist hochgradig konfigurierbar und vielseitig einsetzbar für Anwendungen wie Minibagger, Hubarbeitsbühnen, LKW-Krane, Teleskoplader sowie Land- und Forstmaschinen.

- Ventilmodell für Hochdruckanwendungen (HP), aus Sphäroguss

- Optionale Schieberpositionssensoren

- Ventilkonfigurationen mit Hochdurchflussabschnitten (HF)

- Spezielle Einlassabschnitte für Lenkanwendungen

- Synergie mit der Walvoil-Produktreihe für elektronische Systeme

- Einlassabschnitte mit oder ohne Bypassventil

- Manuelle, hydraulische und proportionale elektrohydraulische Steuerungen

Maßdaten und Leistung:

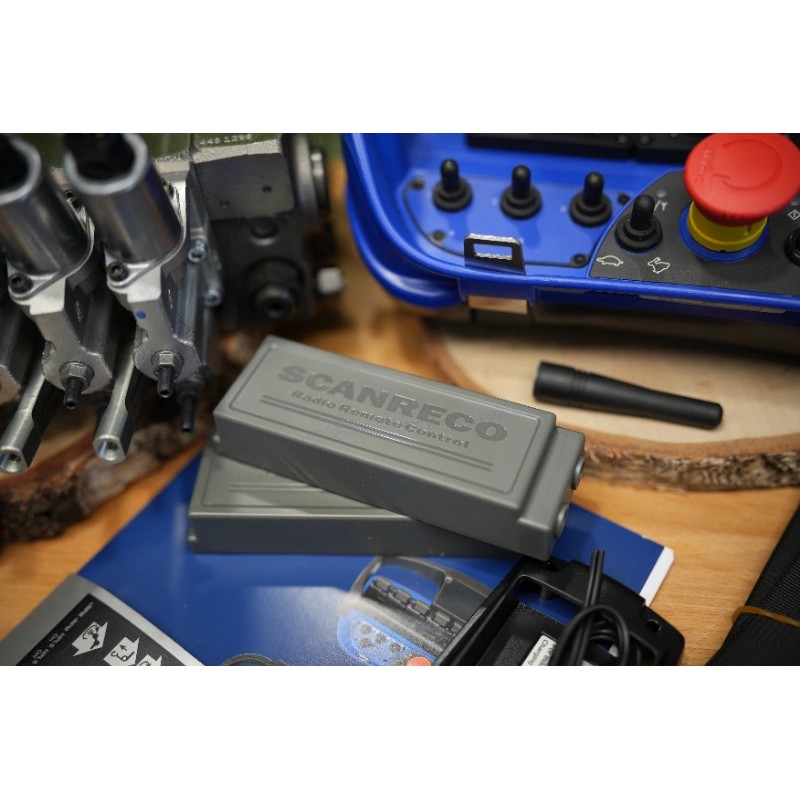

Scanreco RC400 Funkfernsteuerungssysteme.

Das Scanreco RC 400 G2B-Fernsteuerungssystem wurde speziell für hydraulisch angetriebene Mobilkrane und Maschinen entwickelt. Das System ist eine digitale Fernsteuerung, die auf einer hochmodernen Mikroprozessortechnologie basiert. Jahrelange, umfassende und anspruchsvolle Tests haben gezeigt, dass das Fernsteuerungssystem auch den rauesten Umgebungsbedingungen standhält.

Das System ist gegen elektromagnetische Strahlung und Hochfrequenzstrahlung geschützt und kann an alle auf dem Markt erhältlichen Hydraulikventiltypen (spannungs-, strom-, pulsbreiten- oder protokollgesteuert) installiert werden.

In seiner Grundausführung besteht das Fernsteuerungssystem aus einer tragbaren Steuereinheit mit Steuerhebeln für die proportionale Steuerung und Schaltern für EIN/AUS-Funktionen sowie einer Zentraleinheit mit Anschlusskabel zur Ansteuerung proportionaler elektrohydraulischer Schieberventile.

Digital codierte Steuerungsinformationen (Hebelauslenkung und Schalterposition) werden von der tragbaren Steuereinheit per Funk an die Zentraleinheit gesendet. Die tragbare Steuereinheit und die Zentraleinheit wandeln die Größe und Richtung der Steuerhebelauslenkungen sowie die Schalterposition um.

Es kann für typische Proportionalfunktionen verwendet werden, z. B.

-Schwenken (Drehen des Krans)

-Haupthub

-Ausleger

-Verlängerung

-Greifer öffnen/schließen

-Rotator

Sie können auch eine andere Funktion wie unten aufgeführt wählen:

Scanreco G2B Maxi mit Joysticks

- 2 dreiachsige Joysticks

- Stoppfunktion gemäß EN ISO 13849-1 Kat. 3, PL e

- Verschiedene Kippschalter, Tasten und Drehschalter

- Frequenzbänder: 433–434 oder 902–928 MHz (andere Frequenzen auf Anfrage erhältlich)

- Reichweite > 100 m / > ~330 ft.

- Schutzart: IP65

- Betriebstemperatur: -20 °C bis +70 °C / ~-4 °F bis +160 °F

- Kabelsteuerung: Standardlänge 10 Meter / ~33 ft.

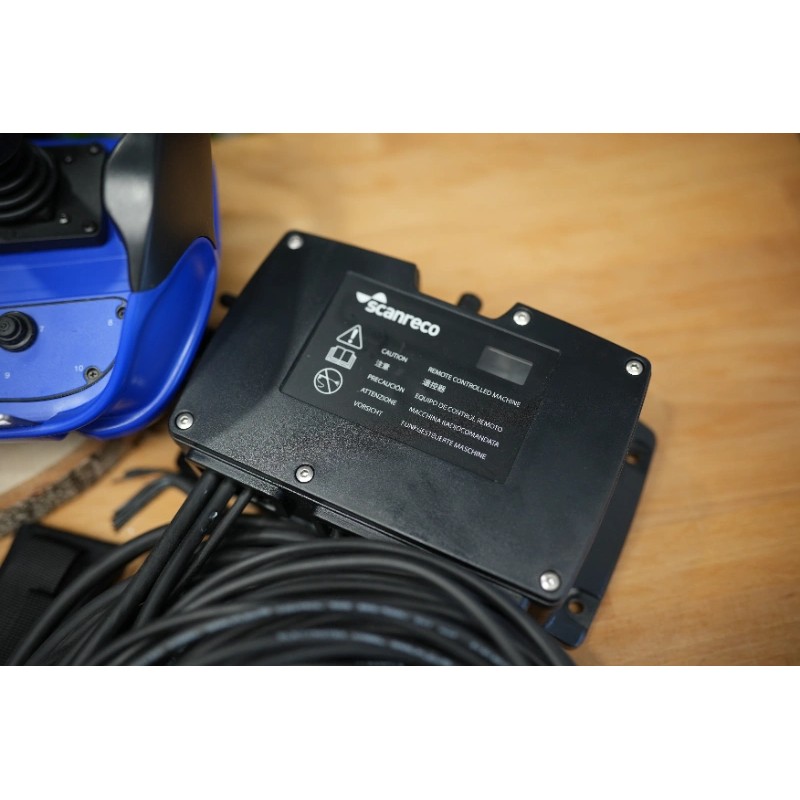

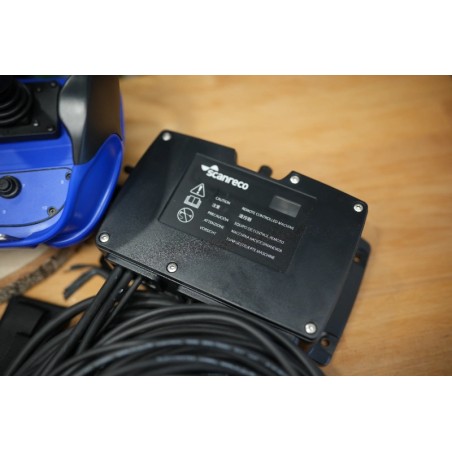

- G2B-Empfänger mit PWM-Stromversorgung 12 oder 24 VDC

- Wahlweise Funk- oder Kabelsteuerung

- 6 bidirektionale proportionale Ausgänge

- Alle analogen Ausgänge sind zur endgültigen Einstellung der Geschwindigkeiten programmierbar

- 14 digitale Ausgänge (wobei 1 ein kombinierter Ein-/Ausgang ist) und 4 digitale Eingänge (wobei 1 ein kombinierter Ein-/Ausgang ist)

- Ein DV-Ausgang zur Steuerung des Ablassventils

- Funkkommunikation im ISM-Band unter Verwendung von Frequenzsprungtechnik

- Manueller Modus verfügbar, um das Funksystem zu umgehen, wobei nur der DV-Ausgang bereitgestellt wird und eine manuelle Steuerung über den Hydraulikverteiler (sofern vorhanden) ermöglicht wird.

- Programmierbare Logik mit Block-, Soak-, Verzögerungs-, Rampenfunktionen und vielem mehr

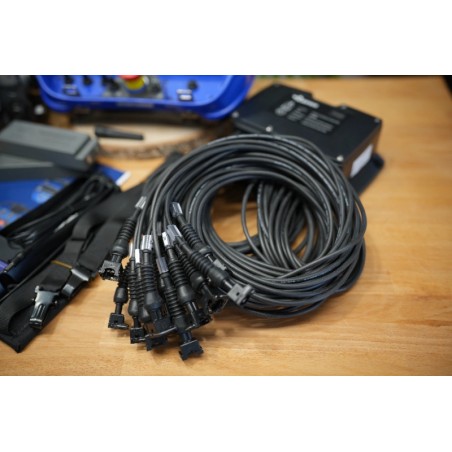

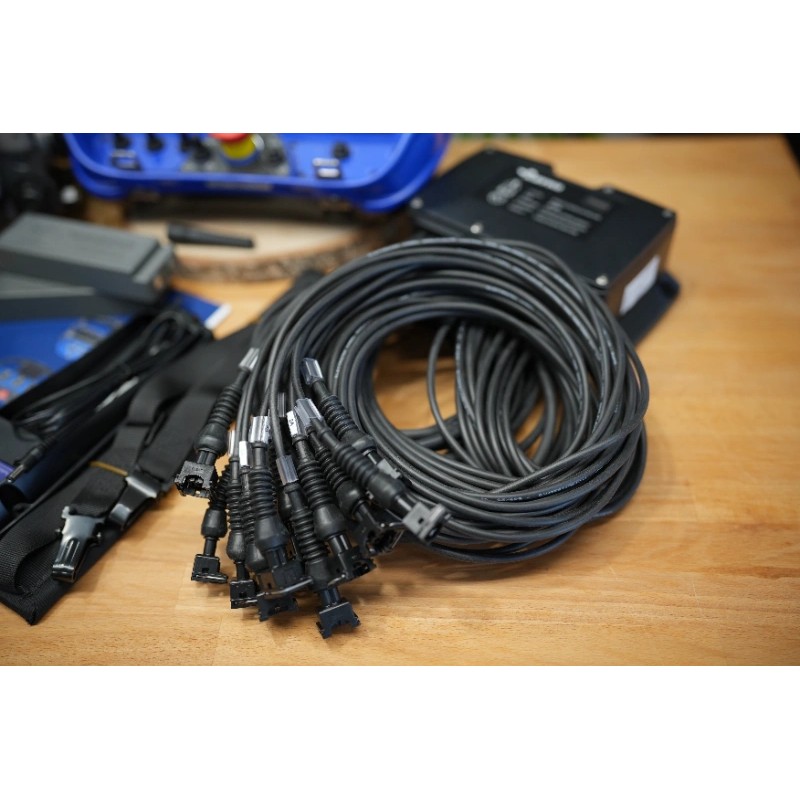

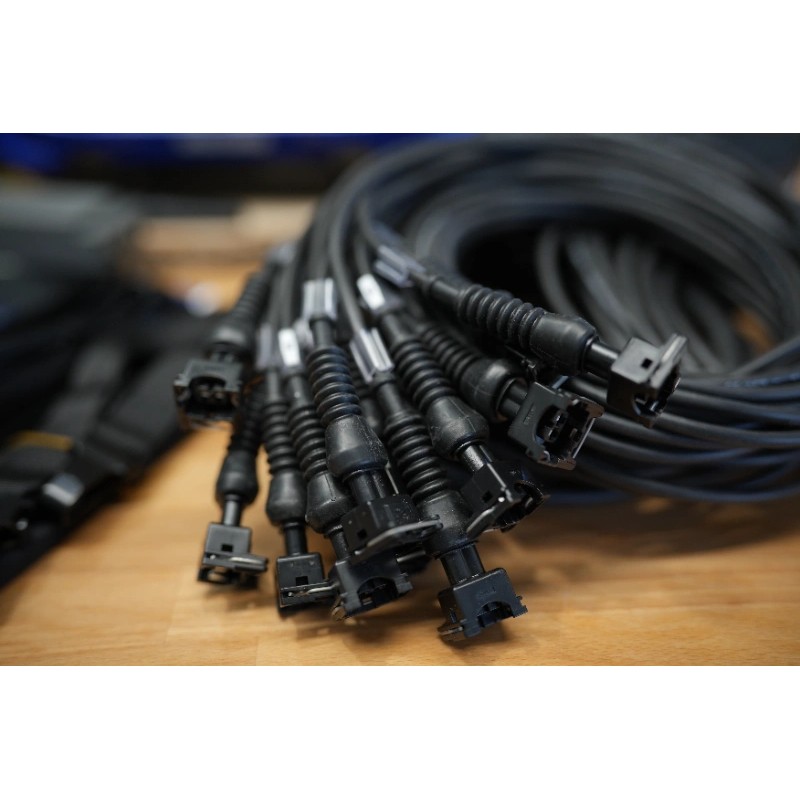

- Bitte beachten Sie, dass Kabelsätze oder Anschlusssteckersätze NICHT im Lieferumfang enthalten sind und bei Bedarf separat bestellt werden müssen.

- Abmessungen: (B x H x T): 350 x 160 x 190 mm / ~13,78 x 6,30 x 7,48 Zoll (ohne Farbdisplay)

Das Set eignet sich für zahlreiche Anwendungsbereiche. Bitte nehmen Sie auf jeden Fall Kontakt mit uns auf.
