Scanreco RC400 Funkfernsteuerungssysteme.

Die Scanreco Die Fernsteuerung RC 400 G2B wurde speziell entwickelt für

hydraulisch angetriebene Mobilkräne und Maschinen. Das System ist eine digitale Fernsteuerung

steuerungssystem, das auf einer äußerst fortschrittlichen Mikroprozessortechnologie basiert. Jahre der

umfassende und anspruchsvolle Tests haben gezeigt, dass das Fernsteuerungssystem in der Lage ist

mit den rauesten Umgebungen fertig werden.

Das System ist gegen elektromagnetische und Hochfrequenzstrahlung geschützt und

kann auf alle hydraulischen Ventiltypen (Spannung, Stromimpulsbreite, oder

protokollgesteuert) auf dem Markt gefunden.

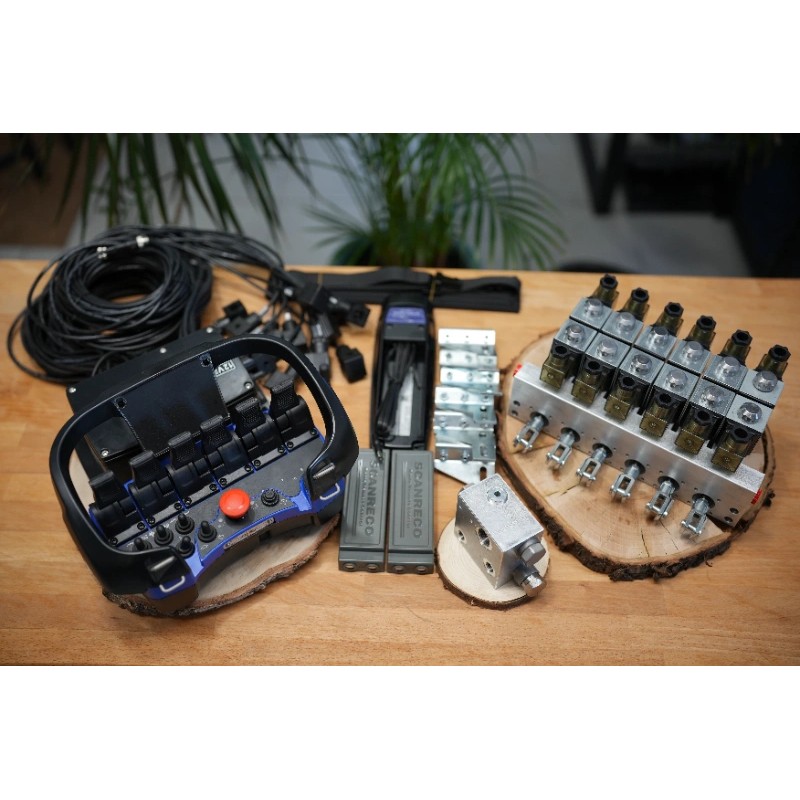

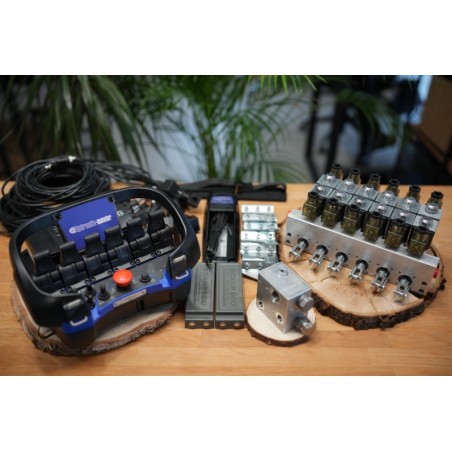

In seiner Grundform besteht das Fernsteuerungssystem aus einer tragbaren Steuereinheit

mit Manövrierhebeln für die proportionale Steuerung und Schaltern für die ON/OFF-Funktionen, einem

zentraleinheit mit Anschlusskabel für den Antrieb des elektrohydraulischen Proportionalschiebers

kontrolleure.

Digital kodierte Steuerinformationen (Hebelausschlag und Schalterstellung) werden gesendet von

das tragbare Steuergerät über Funk mit der Zentraleinheit. Das tragbare Steuergerät und

die zentrale Einheit übersetzt die Größe und Richtung der Ausschläge des Manöverhebels

und Schalterstellung.

Er kann für vier typische Proportionalfunktionen verwendet werden, e.g.

-Schwenken (Drehung des Krans)

-Hauptaufzug

-Fock

-Erweiterung

-Greifer öffnen/schließen

-Rotator

Sie können auch eine andere Funktion wählen (siehe unten):

Es ist extrem einfach zu bedienen, sicher, schnell und präzise; sein elektronischer Kern, der auf fortschrittlicher Mikroprozessor-Technologie basiert, ist in hohem Maße konfigurierbar.

Wenn Sie einen Kran mit einem manuell über Hebel gesteuerten Ventil haben, ist dieses Kit genau das Richtige für Sie. Extrem einfach zu bedienen, sicher, schnell und präzise; sein elektronischer Kern, basierend auf fortschrittlicher Mikroprozessor-Technologie, ist hochgradig konfigurierbar.

Mit diesem Kit können Sie Ihr altes Hydraulikventil beibehalten und den Kran mit Funkfernsteuerung steuern.

Der komplette Bausatz kommt jedoch ohne ein solches hochwertiges Ventil aus. Dieser Bausatz wird mit einer Servoeinheit geliefert, die an die Pleuelstangen oder direkt an ein Standard-Steuerventil angeschlossen wird und das Drücken und Ziehen der Hebel durch die Hände des Benutzers nachahmt. Die Servoeinheit wird an das Original-Steuerventil am Kran oder an die Verbindungsstangen zur Hilfsseite angeschlossen.

Die "Mini" ist ein kompakter und vielseitiger Sender, der leicht an die Kundenanforderungen angepasst werden kann. Dank seines modularen Aufbaus kann der "Mini" entweder mit 1 bis 6 Linearhebeln oder 1 bis 3 Joysticks und zusätzlichen Tastern und Schaltern geliefert werden. Trotz des kompakten Formats sind alle Bedienelemente ausreichend groß und für ein langes und ermüdungsfreies Arbeiten ausgelegt.

Neben den Standardfunktionen bietet der Sender zahlreiche optionale Einstellungen und Funktionen für eine optimale Bedienerführung. Die Geschwindigkeit der Proportionalbewegungen kann über einen Rastschalter in fünf Stufen eingestellt werden. Über das Display und die LEDs erhält der Bediener eine Rückmeldung von der gesteuerten Maschine. Das automatische Frequenzmanagement sorgt für einen störungsfreien Betrieb auch bei Störungen durch andere Funkgeräte in der Umgebung. Die Kalibrierung vor Ort ermöglicht autorisierten Anwendern, die Systemeinstellungen ohne zusätzliche Werkzeuge oder Software anzupassen. Der Sender hat einen individuellen Identifikationscode und kommuniziert mit dem Empfänger über ein proprietäres Protokoll. Dadurch wird sichergestellt, dass keine anderen Sender (von Scanreco oder anderen Herstellern) die Maschine versehentlich aktivieren können. Die Stopfunktion entspricht dem Performance Level "e" (PL e), der höchsten Stufe nach ISO 13849-1, einer rechtsverbindlichen Norm für sicherheitskritische Steuerungskomponenten.

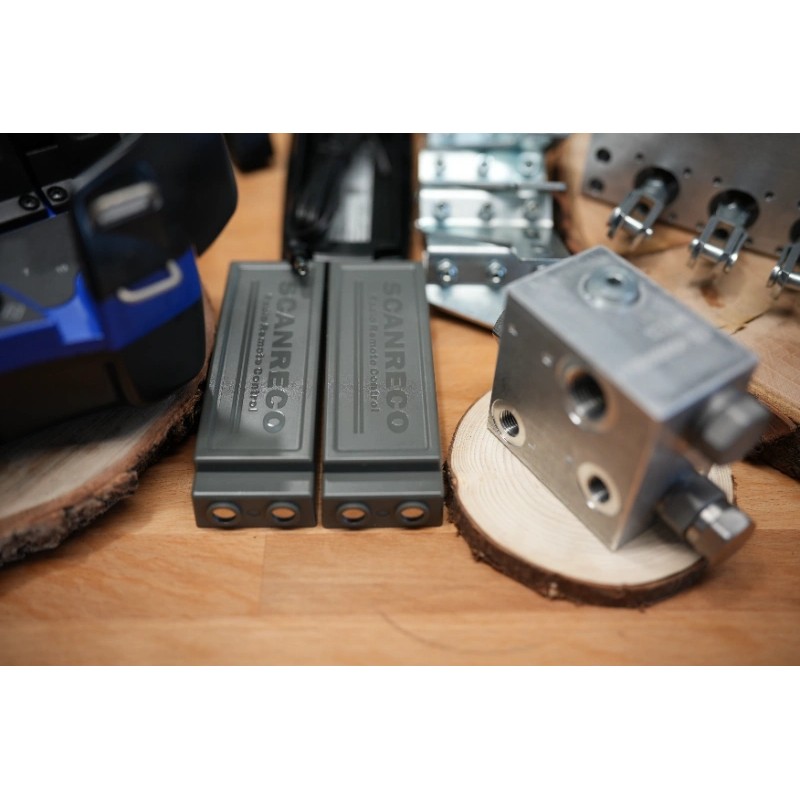

Die "G2 Der Empfänger "G2" ist mit Proportional- und Digitalausgängen sowie mit einer CANopen-Schnittstelle erhältlich. Dank seiner zahlreichen Schnittstellen und Einstellmöglichkeiten ist der "G2" für praktisch alle mobilhydraulischen Anwendungen geeignet. Die analogen Ausgangssignale können spannungs- und stromgesteuerte Hydraulikventilblöcke ansteuern. Werden mehr Funktionen benötigt, als ein einzelner Empfänger zur Verfügung stellen kann, lassen sich mehrere Empfänger in einer Master-Slave-Konfiguration zusammenschalten. Die zahlreichen Funktionen des integrierten Basisreglers unterstützen ein breites Leistungs- und Funktionsspektrum. Der Basisregler ermöglicht den Verzicht auf zahlreiche externe elektronische Komponenten (SPS, Relais, Dioden, etc.).

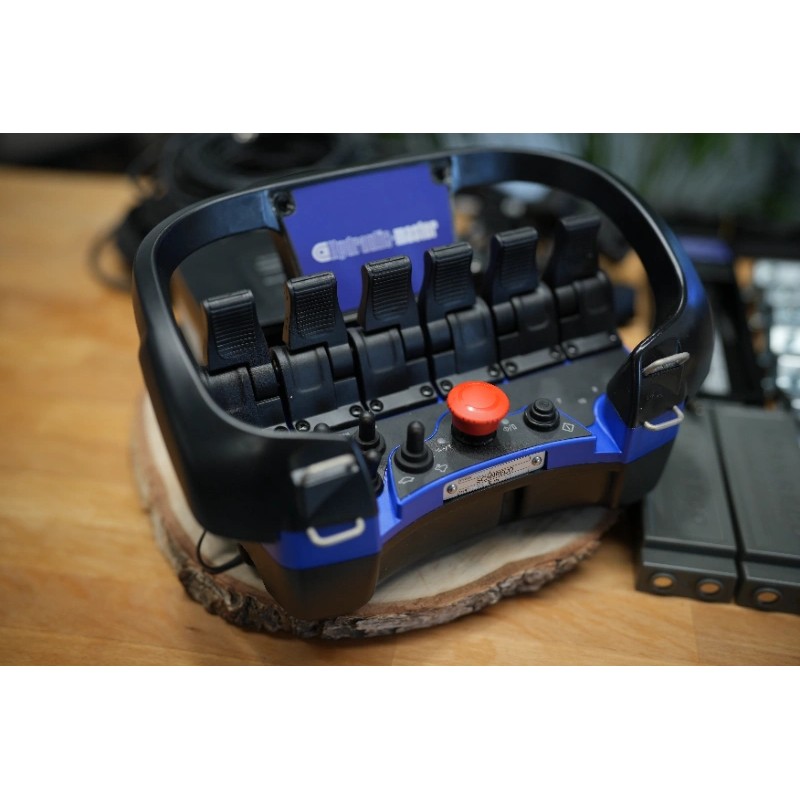

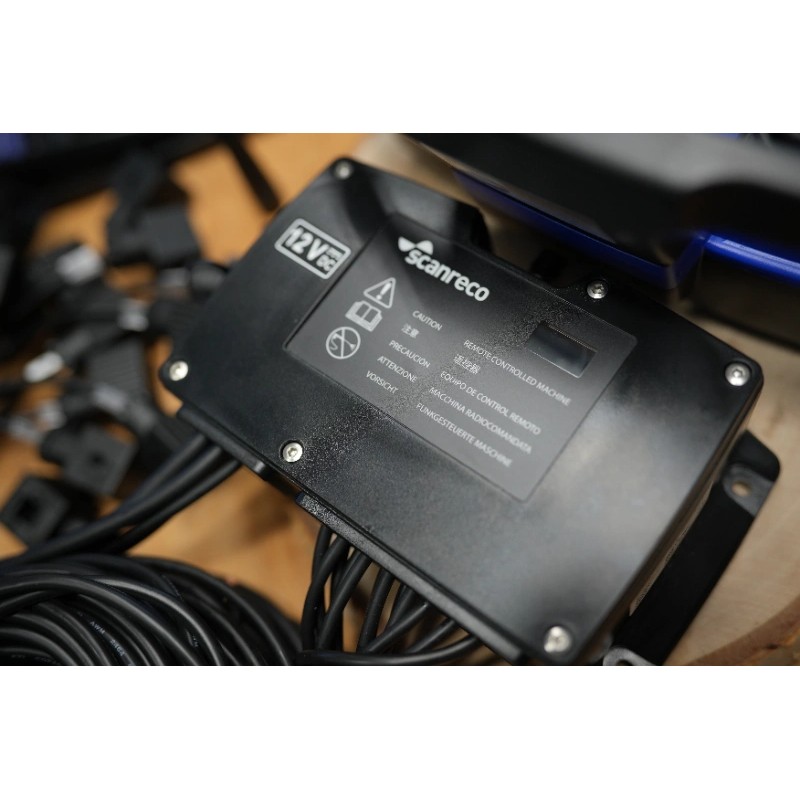

Die tragbare Steuereinheit ist stoß- und wetterfest, leicht und kompakt. Die Steuerungen sind für 4, 5, 6, 7 oder 8 Manövrierfunktionen erhältlich. Die Manöverhebel sind voll proportional und haben eine Federrückstellung in die Nullposition, i.e. eine "Totmannschaltung". Die Steuereinheit verfügt über eine Not-Aus-Funktion, die alle Bewegungen sofort stoppt. Alle Bedienhebel sind mit einem Schutzrahmen gegen unbeabsichtigte Betätigung und gegen mechanische Beschädigung geschützt. Das Steuergerät verfügt serienmäßig über einen mehrstufigen Mikrogeschwindigkeitsbetrieb, der eine sofortige vorübergehende Geschwindigkeitsreduzierung ermöglicht, und kann auch mit einer Vielzahl von Schaltern für ON/OFF-Funktionen ausgestattet werden. Eine Leuchtdiode und ein Tonsignal zeigen u.a. den Betriebs- und Batteriestatus an und ermöglichen eine einfache und diagnostische Fehlersuche. ( Siehe Bild der Steuereinheit ).

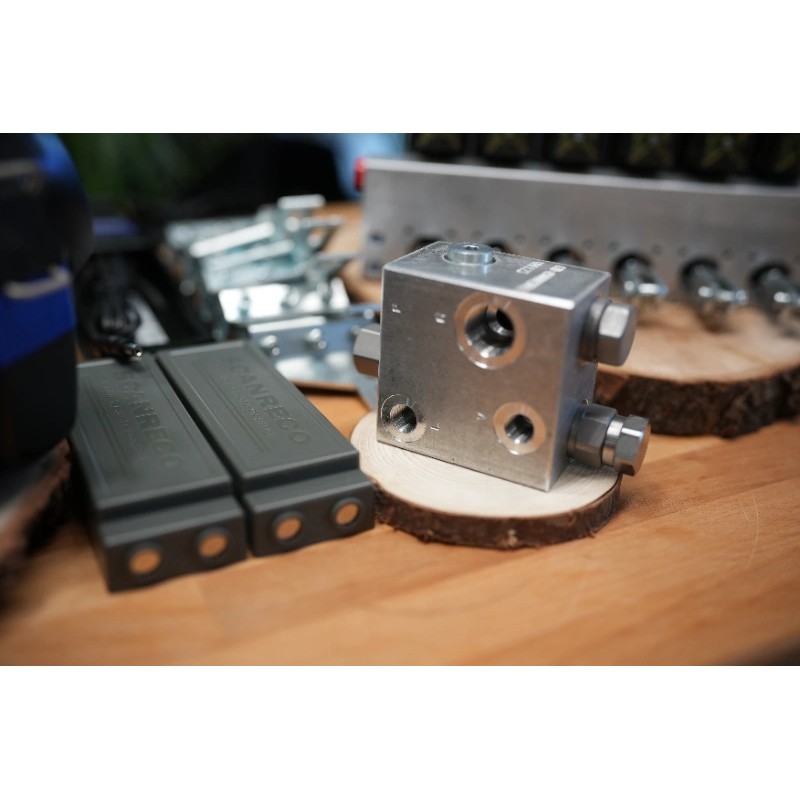

MOD10 Proportional-Servosteuerungen Antriebsblock.

Das elektrohydraulische System MOD10 der Hydraulikbank ermöglicht in Verbindung mit einem manuellen Hydraulikverteilerfernsteuerung.

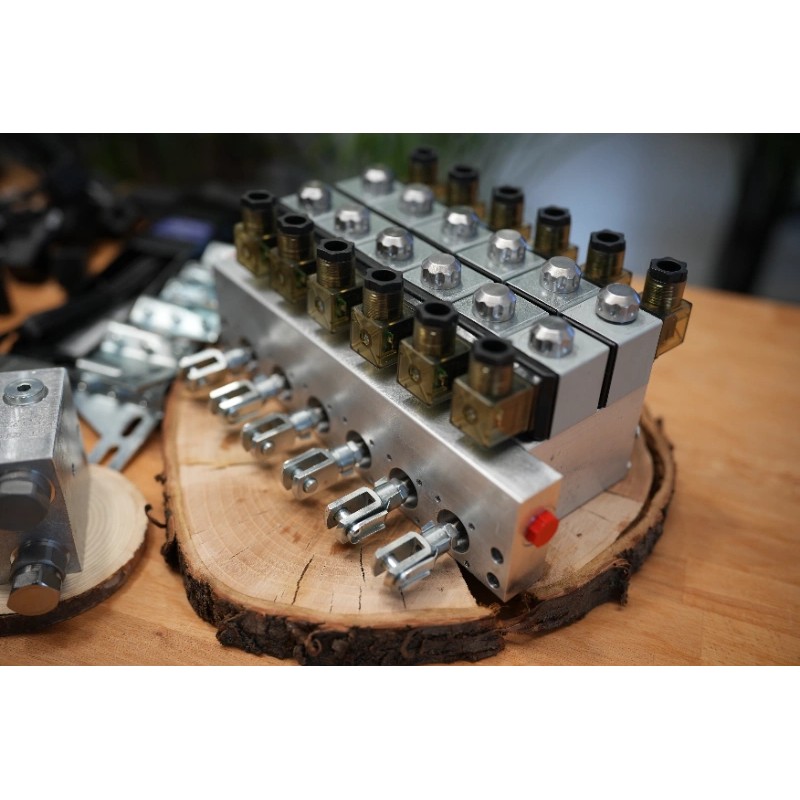

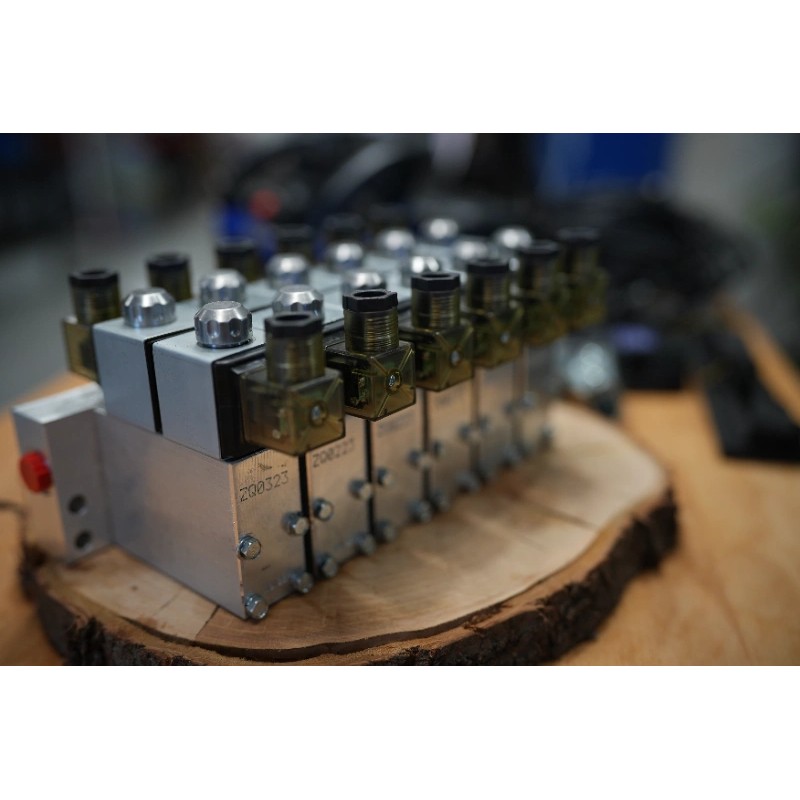

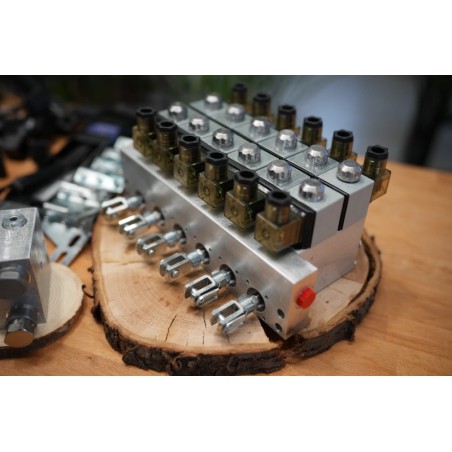

Die Bank besteht aus einem Verteiler, auf dem so viele Abschnitte (Module) montiert sind, wie Bewegungen zu aktivieren sind. Alle Module sind identisch und werden mit vier Schrauben am Verteiler befestigt. Jedes Modul arbeitet als eigenständiges Gerät.

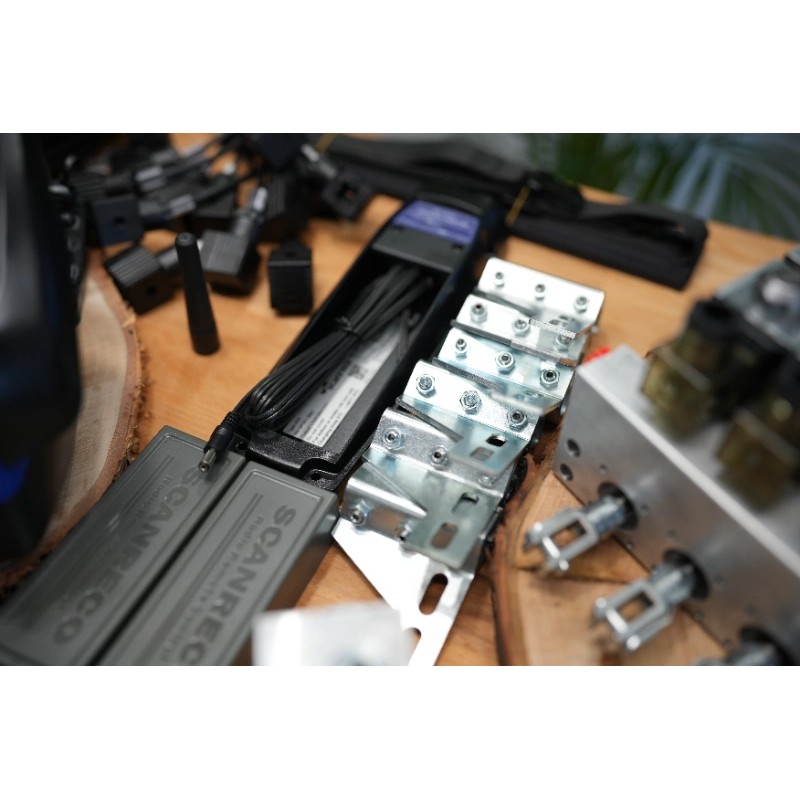

Die Ankopplung der hydraulischen Bankkolben an den bereits an der Maschine montierten manuellen Verteiler erfolgt über Halterungen zum Anschrauben der Doppelsteuerstangen, die mit den an jedem Kolben montierten Gabeln gekoppelt werden müssen.

Es ist möglich, die Gabeln mit einem anderen Hebelsystem zu verbinden, solange mit den richtigen Schlitzen ein ausreichendes Spiel gewährleistet ist, um eine Beanspruchung in einer anderen Richtung als der axialen zu verhindern.

Das Produkt hat eine hohe Zuverlässigkeit.

Der Einbau dieses Blocks ermöglicht die Fernsteuerung eines Hydraulikventils per Kabel oder Funk. Die spezielle Konstruktion der doppelten Steuerstangen ermöglicht den Einbau in jede Art von mechanischem Hydraulikventil.

Elektrische Spezifikationen:

PWM-Magnete (Spannungssignal)

Das MOD10 bietet 3 Abstandsoptionen; bitte geben Sie beim Kauf an, welche Sie wählen.

Jedes Modul besteht aus einem Hydraulikzylinder, der von zwei Proportionalventilen mit mechanischer Rückführung gesteuert wird.

Es stehen zwei mechanische Hübe zur Auswahl: 13 mm und 20 mm.

Hydraulisches Schema:

Elektrische Anschlüsse:

Perfekt für 6 Funktionen HIAB, JONSERED, PICKER, HMF, ATLAS, FASSI, PALFINGER, aber es funktioniert auch mit vielen anderen Marken.

Dieser Bausatz ist für die gängigsten Maschineneinstellungen konfiguriert und unterstützt bis zu 6 Standardkranfunktionen. Wenn Sie eine andere spezielle Konfiguration benötigen, können wir sie an Ihre Bedürfnisse anpassen, einschließlich Variationen der Spannung, der Anzahl der Abschnitte usw. Bitte senden Sie uns ein Diagramm, damit wir Ihnen weiterhelfen können.

Der Bausatz ist auf Plug-and-Play-Komfort ausgelegt. Wir kümmern uns um alles, von den Steckern bis zur Softwarekonfiguration.

Wir bieten technischen Support und sind per E-Mail, Whatsup und Telefon erreichbar.

Sie können uns kontaktieren unter shop@hydraulic-master.com oder damian@hydraulic-master.com für jegliche Anfragen oder Unterstützung.

Nach der Bestellung können der Durchfluss und der Druck vollständig an die Maschine angepasst werden, je nach den spezifischen Anforderungen des Kunden.

Hinweis! Nach dem Kauf informieren Sie uns bitte über die Seriennummer Ihres Krans und den Typ des Ventils, dann fügen wir die richtigen elektrischen Stecker hinzu.
