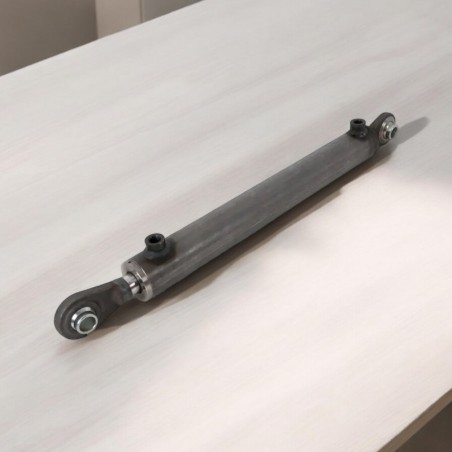

Doppeltwirkende Zylinder HM1 / SA 250 bar DW32/20, DW40/20, DW40/25
83 €
zzgl. MwSt.
Das Produkt hat mehr als eine Konfiguration.
Bitte wählen Sie vor dem Kauf die entsprechende Konfiguration aus.
| Doppeltwirkende Zylinder HM1 / SA 250 bar DW32/20, DW40/20, DW40/25 |

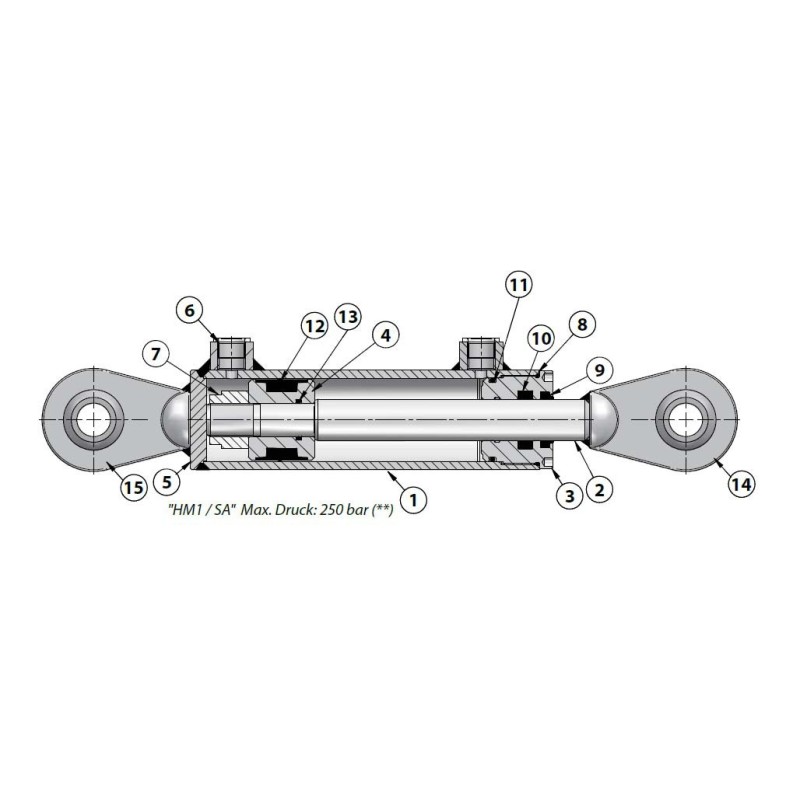

Technische Daten:
1. Poliertes Zylinderrohr: Stahl: St 52.3 DIN 2393 ISO H9
2. Verchromte Kolbenstange: Stahl: UNI C45 - SAE 1045
Chrom: 25 Micron ±5 Rating 9 / 120 h ISO 10289 - 1999/ISO 9227-NSS
3. Kolbenstangenführung: Hydraulikguss: UNI 5007-G25
4. Kolben: Stahl: 9SMn28
5. Zylinderboden: Stahl: S355J0 (Fe510C) - S355JR (A105)
6. Anschlussgewinde: Stahl: 9SMn28 - C22
7. Selbstsichernde Mutter: Stahl: UNI 7473 - 7474
8. Dichtung - O-RING: NBR 70 SHORE
9. Dichtung -“GHK”: Polyurethan
10. Dichtung - “TSE-TTS-TTI/L”: TSE: NBR+Gewebe / TTS-TTI/L: Polyurethan
11. Dichtung - O-RING: NBR 70 SHORE
12. Dichtung “TPM”: NBR+POM+Polyester
13. Dichtung O-RING: NBR 70 SHORE
14. Gelenkkopf: Stahl: C40 - UNI EN 10083-1
15. Gelenkkopf: Stahl: C40 - UNI EN 10083-1

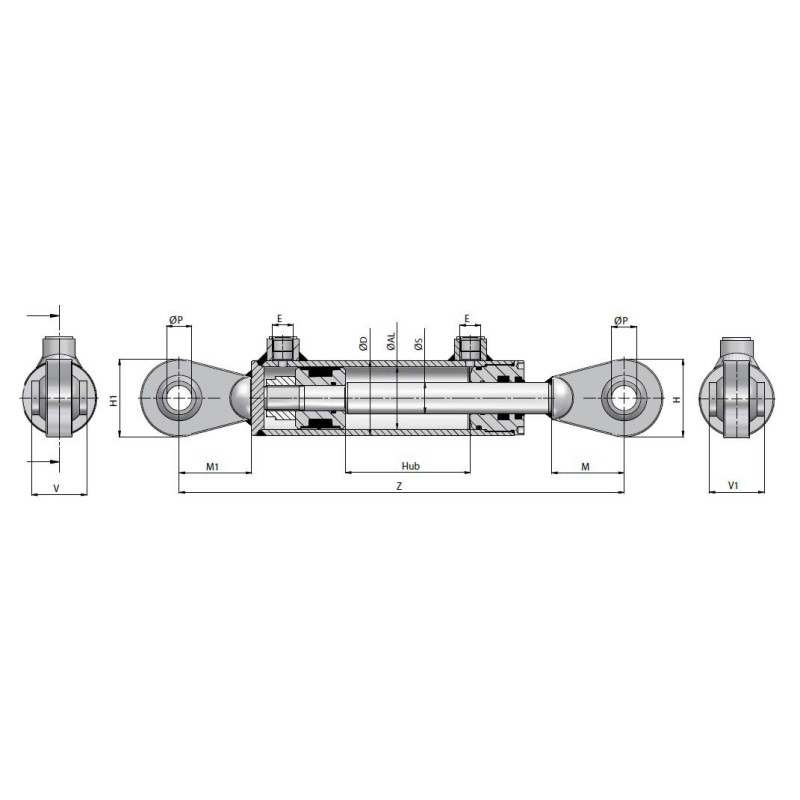

| Bestellnummer | Bezeichnung | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| DW32/20 | Hub | Z | ØD | Ø AL | ØS | E | H | H1 | V | V1 | M | M1 | ØP | Kg | |
| PZAR01 | DW32/20-50 CSR | 50 | 275 | 42 | 32 | 20 | 1/4" | 46 | 46 | 20 | 20 | 60 | 60 | 16,2 | 1,84 |
| PZAR02 | DW32/20-100 CSR | 100 | 325 | 42 | 32 | 20 | 1/4" | 46 | 46 | 20 | 20 | 60 | 60 | 16,2 | 2,18 |
| PZAR03 | DW32/20-150 CSR | 150 | 375 | 42 | 32 | 20 | 1/4" | 46 | 46 | 20 | 20 | 60 | 60 | 16,2 | 2,53 |
| PZAR04 | DW32/20-200 CSR | 200 | 425 | 42 | 32 | 20 | 1/4" | 46 | 46 | 20 | 20 | 60 | 60 | 16,2 | 2,88 |
| PZAR05 | DW32/20-250 CSR | 250 | 475 | 42 | 32 | 20 | 1/4" | 46 | 46 | 20 | 20 | 60 | 60 | 16,2 | 3,24 |
| PZAR06 | DW32/20-300 CSR | 300 | 525 | 42 | 32 | 20 | 1/4" | 46 | 46 | 20 | 20 | 60 | 60 | 16,2 | 3,58 |
| PZAR07 | DW32/20-400 CSR | 400 | 625 | 42 | 32 | 20 | 1/4" | 46 | 46 | 20 | 20 | 60 | 60 | 16,2 | 4,28 |
| PZAR08 | DW32/20-500 CSR | 500 | 725 | 42 | 32 | 20 | 1/4" | 46 | 46 | 20 | 20 | 60 | 60 | 16,2 | 4,98 |
| DW40/20 | Hub | Z | ØD | ØAL | ØS | E | H | H1 | V | V1 | M | M1 | ØP | Kg | |
| PZAR01 | DW40/20-100 CSR | 100 | 350 | 50 | 40 | 20 | 1/4" | 46 | 46 | 20 | 20 | 60 | 60 | 16,2 | 2,84 |
| PZAR02 | DW40/20-150 CSR | 150 | 400 | 50 | 40 | 20 | 1/4" | 46 | 46 | 20 | 20 | 60 | 60 | 16,2 | 3,24 |
| PZAR03 | DW40/20-200 CSR | 200 | 450 | 50 | 40 | 20 | 1/4" | 46 | 46 | 20 | 20 | 60 | 60 | 16,2 | 3,64 |
| PZAR04 | DW40/20-250 CSR | 250 | 500 | 50 | 40 | 20 | 1/4" | 46 | 46 | 20 | 20 | 60 | 60 | 16,2 | 4,04 |
| PZAR05 | DW40/20-300 CSR | 300 | 550 | 50 | 40 | 20 | 1/4" | 46 | 46 | 20 | 20 | 60 | 60 | 16,2 | 4,46 |
| PZAR06 | DW40/20-350 CSR | 350 | 600 | 50 | 40 | 20 | 1/4" | 46 | 46 | 20 | 20 | 60 | 60 | 16,2 | 4,86 |
| PZAR07 | DW40/20-400 CSR | 400 | 650 | 50 | 40 | 20 | 1/4" | 46 | 46 | 20 | 20 | 60 | 60 | 16,2 | 5,26 |
| PZAR08 | DW40/20-450 CSR | 450 | 700 | 50 | 40 | 20 | 1/4" | 46 | 46 | 20 | 20 | 60 | 60 | 16,2 | 5,66 |
| PZAR09 | DW40/20-500 CSR | 500 | 750 | 50 | 40 | 20 | 1/4" | 46 | 46 | 20 | 20 | 60 | 60 | 16,2 | 6,06 |
| DW40/25 | Hub | Z | ØD | DAL | ØS | E | H | H1 | V | V1 | M | M1 | ØP | Kg | |
| PZAR01 | DW40/25-100 CSR | 100 | 350 | 50 | 40 | 25 | 1/4" | 46 | 46 | 20 | 20 | 60 | 60 | 16,2 | 3,03 |
| PZAR02 | DW40/25-150 CSR | 150 | 400 | 50 | 40 | 25 | 1/4" | 46 | 46 | 20 | 20 | 60 | 60 | 16,2 | 3,5 |
| PZAR03 | DW40/25-200 CSR | 200 | 450 | 50 | 40 | 25 | 1/4" | 46 | 46 | 20 | 20 | 60 | 60 | 16,2 | 3,96 |
| PZAR04 | DW40/25-250 CSR | 250 | 500 | 50 | 40 | 25 | 1/4" | 46 | 46 | 20 | 20 | 60 | 60 | 16,2 | 4,43 |
| PZAR05 | DW40/25-300 CSR | 300 | 550 | 50 | 40 | 25 | 1/4" | 46 | 46 | 20 | 20 | 60 | 60 | 16,2 | 4,9 |
| PZAR06 | DW40/25-350 CSR | 350 | 600 | 50 | 40 | 25 | 1/4" | 46 | 46 | 20 | 20 | 60 | 60 | 16,2 | 5,37 |
| PZAR07 | DW40/25-400 CSR | 400 | 650 | 50 | 40 | 25 | 1/4" | 46 | 46 | 20 | 20 | 60 | 60 | 16,2 | 5,84 |
| PZAR08 | DW40/25-450 CSR | 450 | 700 | 50 | 40 | 25 | 1/4" | 46 | 46 | 20 | 20 | 60 | 60 | 16,2 | 6,31 |
| PZAR09 | DW40/25-500 CSR | 500 | 750 | 50 | 40 | 25 | 1/4" | 46 | 46 | 20 | 20 | 60 | 60 | 16,2 | 6,78 |
| PZAR10 | DW40/25-550 CSR | 550 | 800 | 50 | 40 | 25 | 1/4" | 46 | 46 | 20 | 20 | 60 | 60 | 16,2 | 7,25 |
| PZAR11 | DW40/25-600 CSR | 600 | 850 | 50 | 40 | 25 | 1/4" | 46 | 46 | 20 | 20 | 60 | 60 | 16,2 | 7,71 |
Haben Sie Fragen zu diesem Produkt? Kontaktiere uns.
Besondere Bestellnummern
- mpn
- SA32200050
