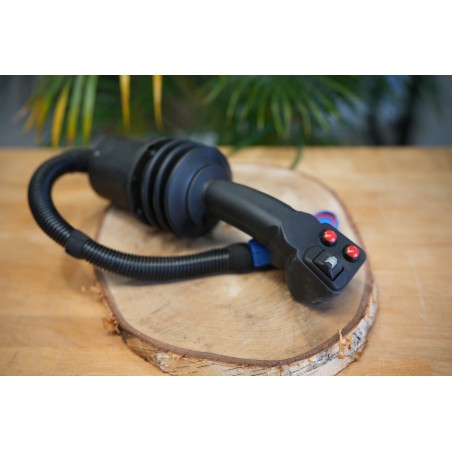

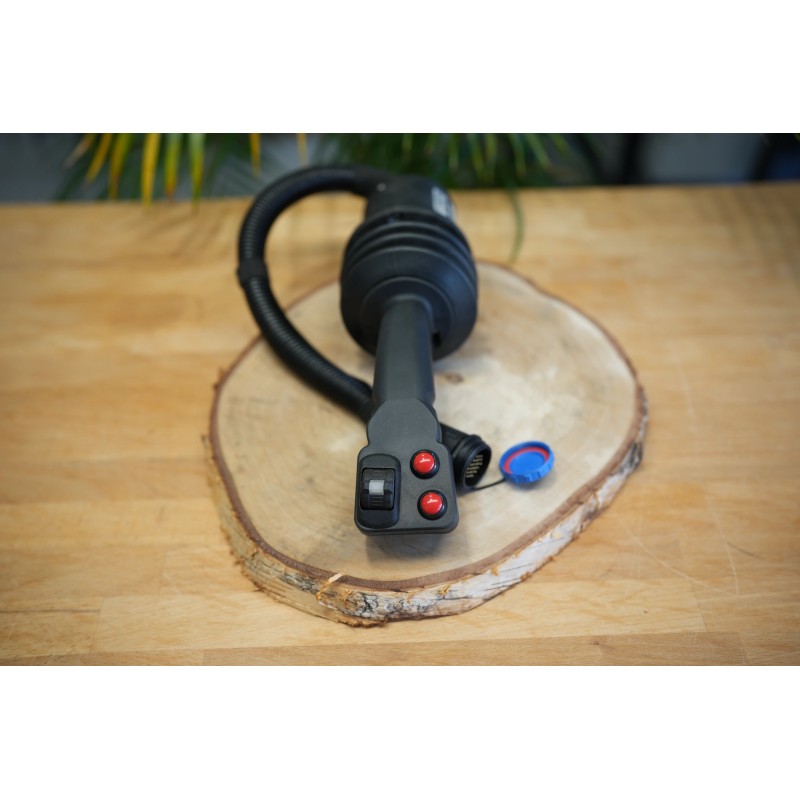

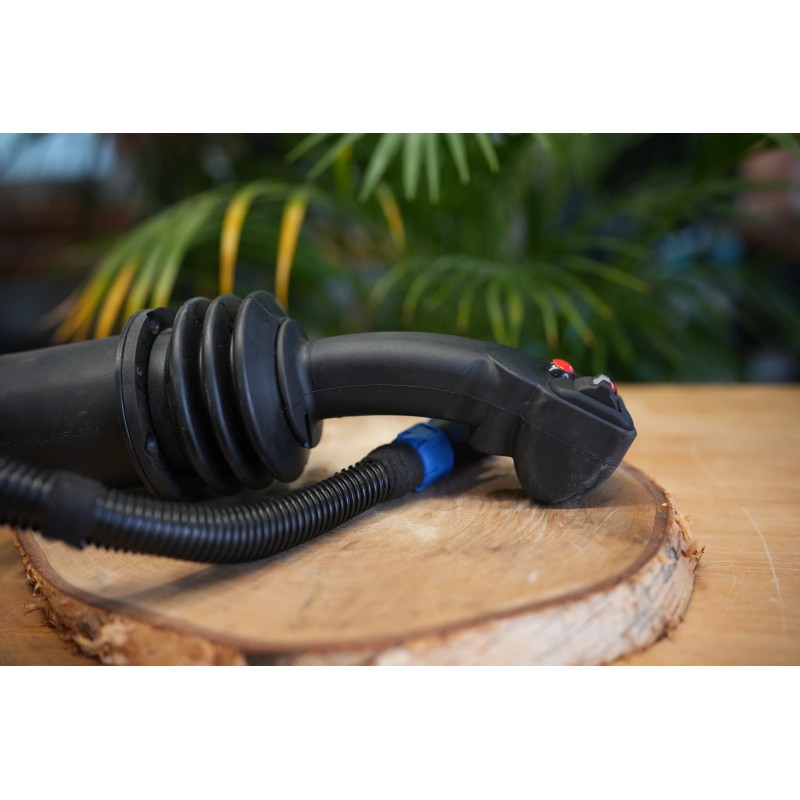

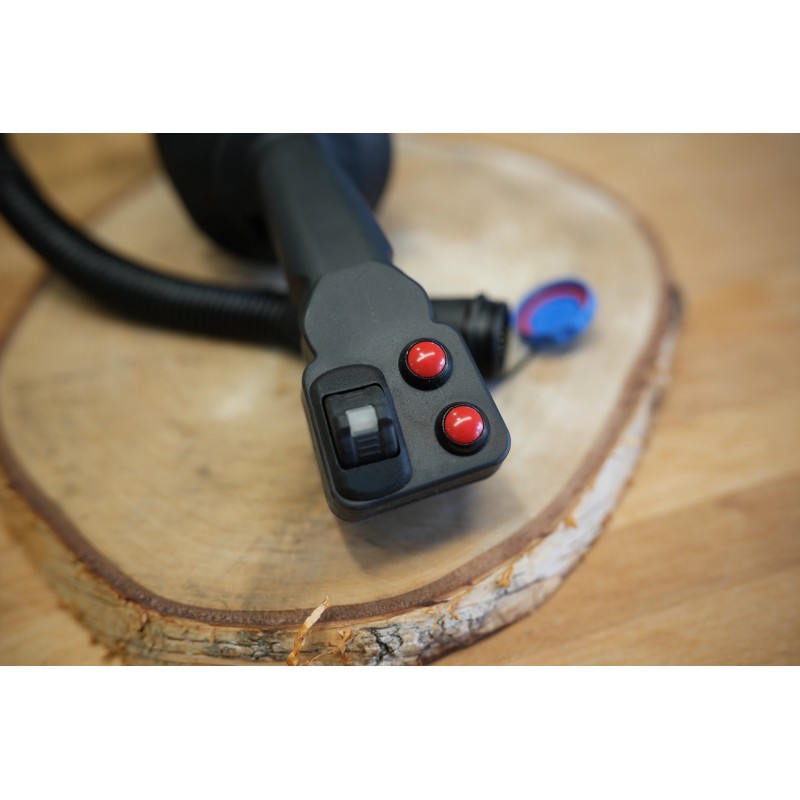

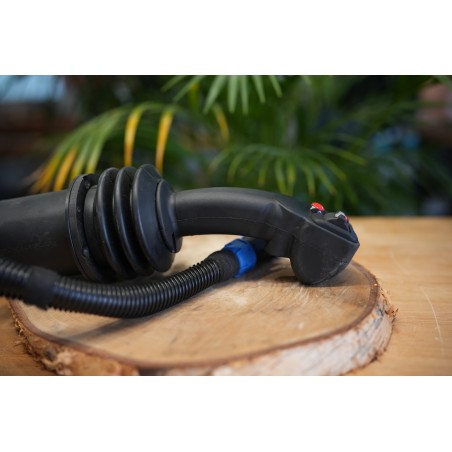

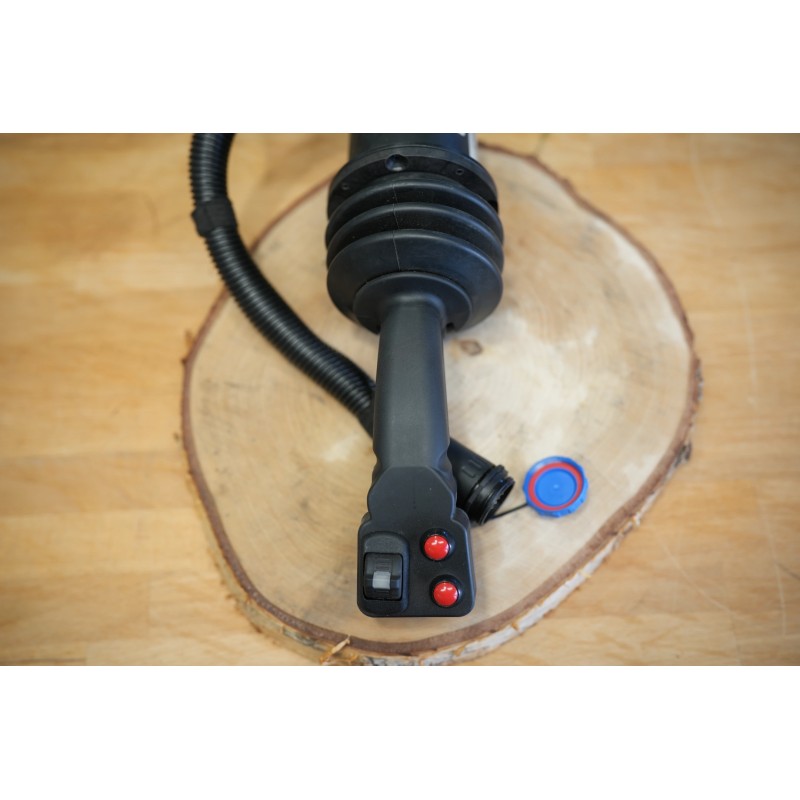

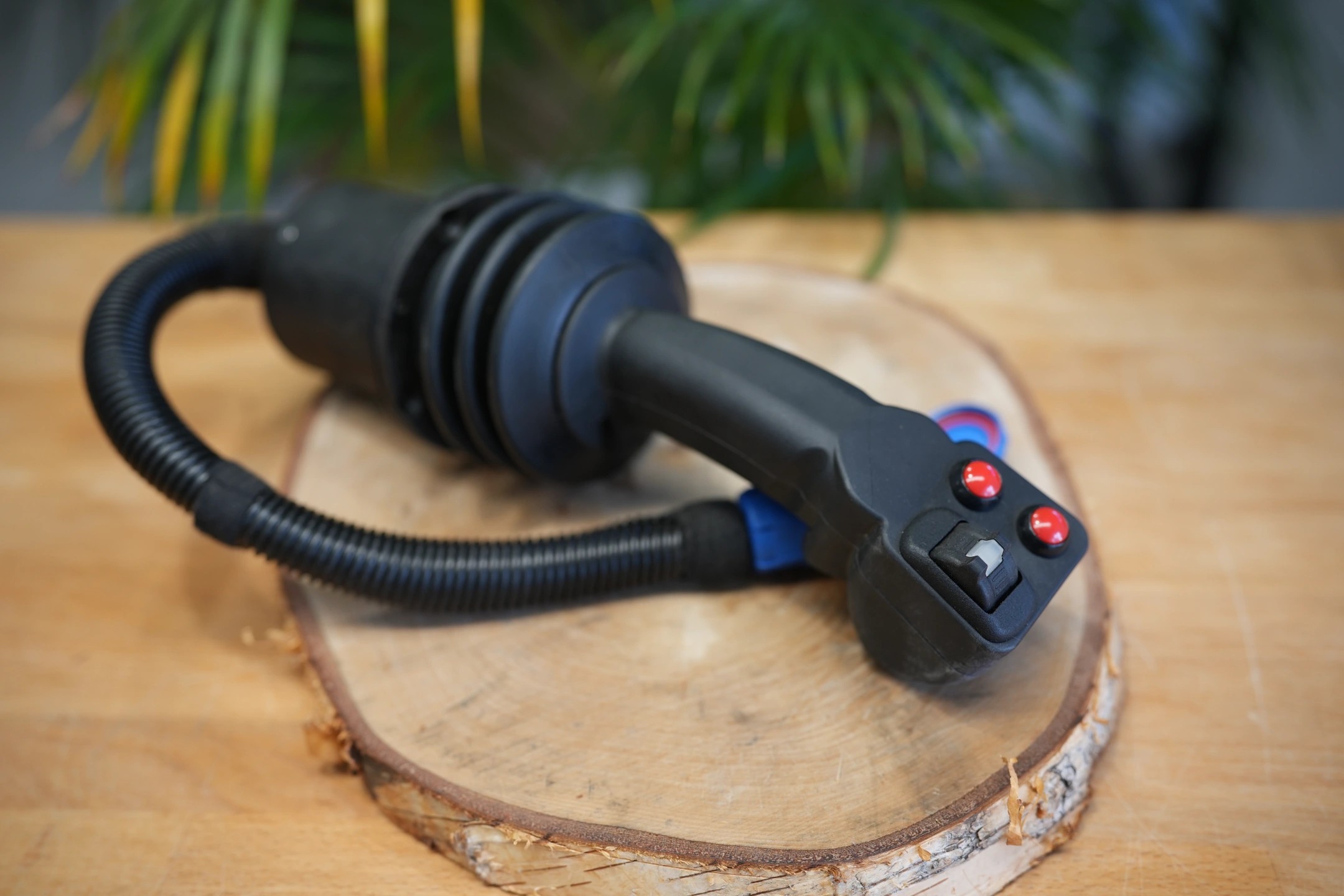

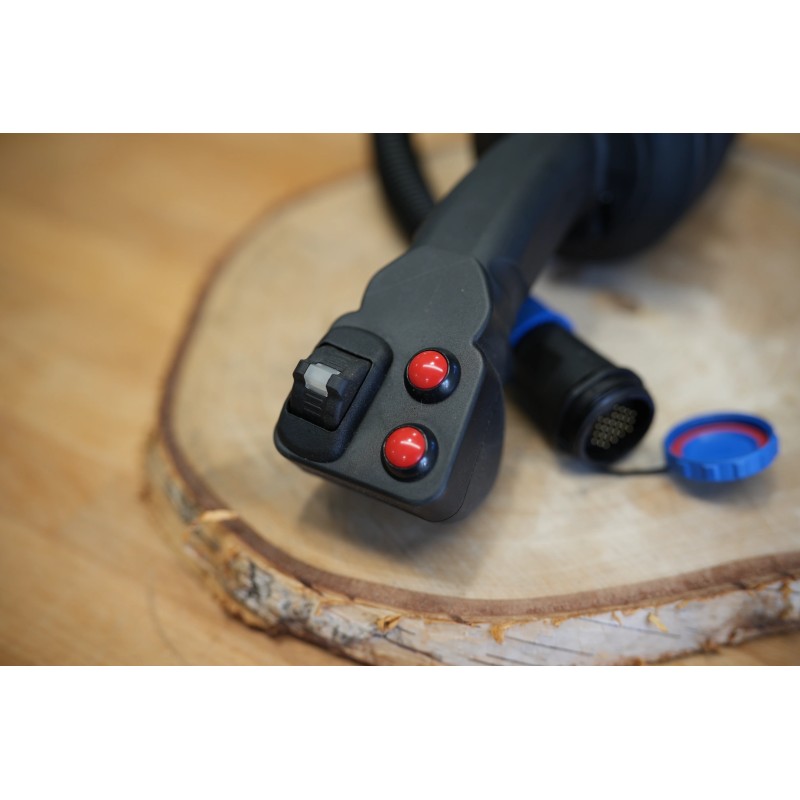

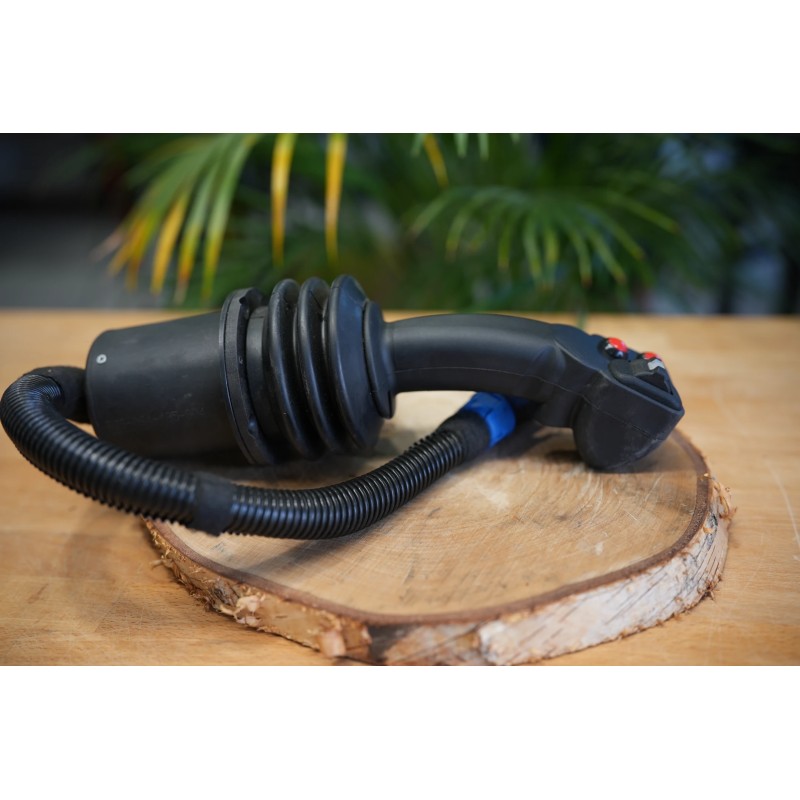

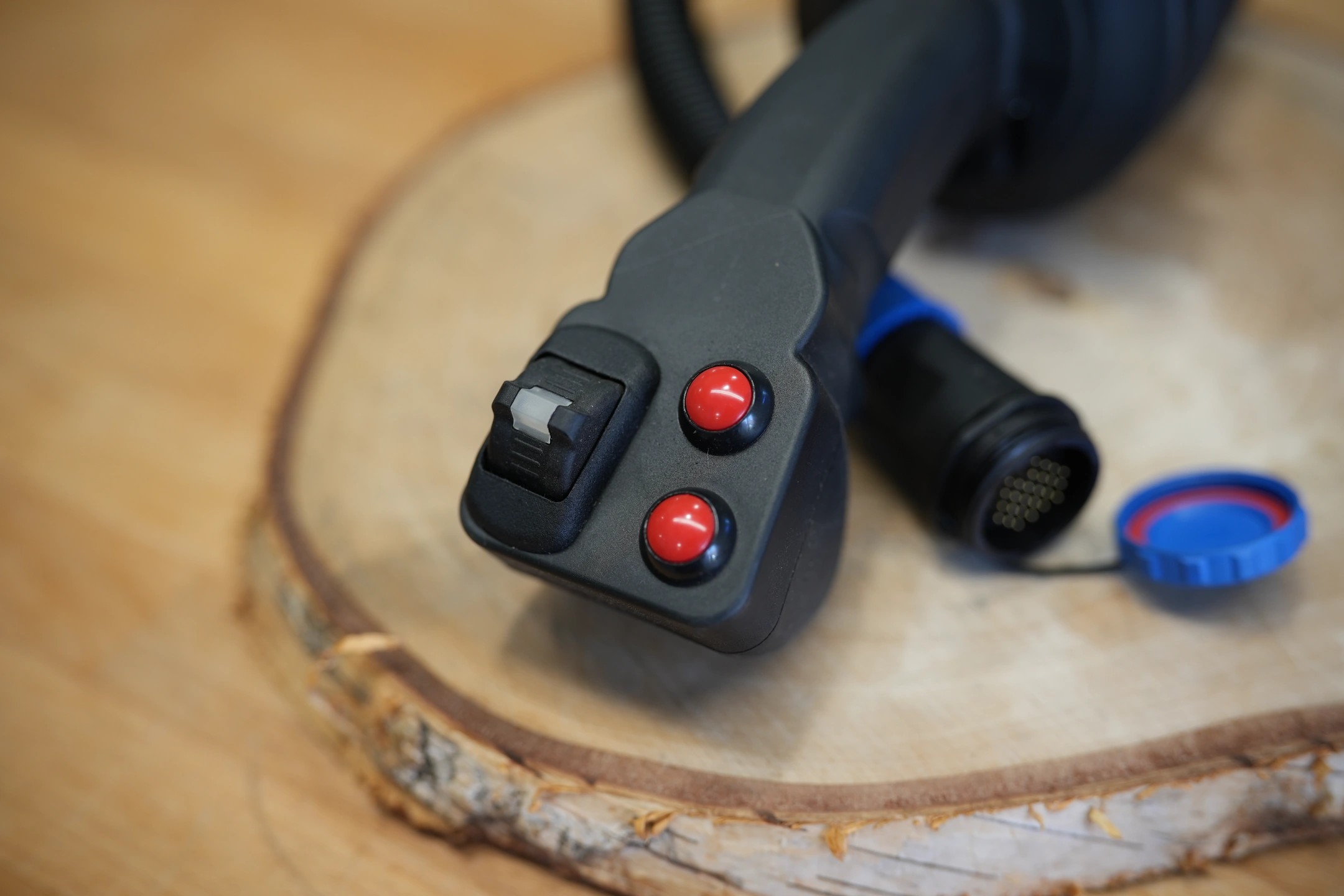

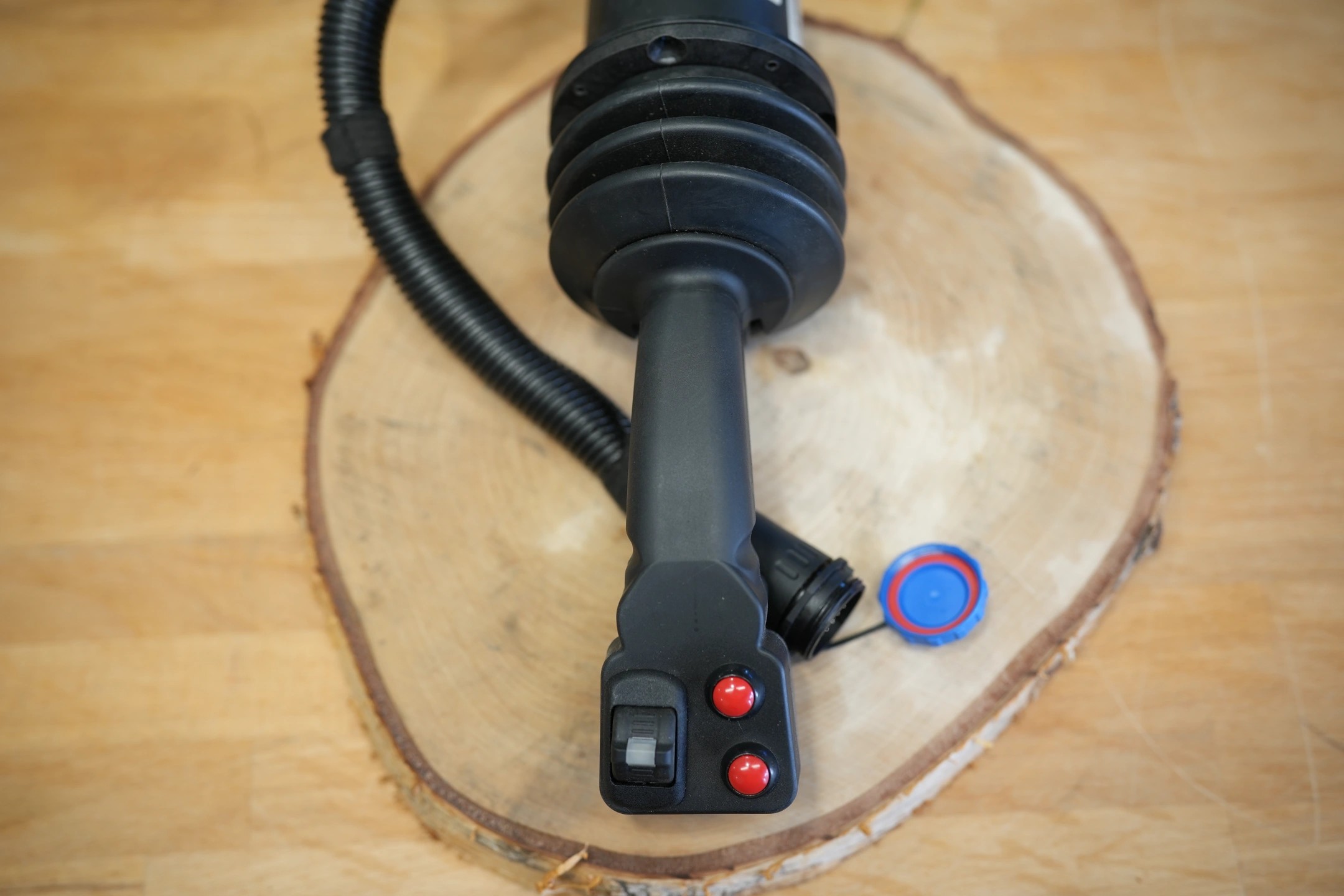

3-achsen Joystick JS Danfoss PVG32 fur Traktorlader
800 €
Stromversorgungsspannung: 10Vdc ÷ 30Vdc
Arbeitstemperaturbereich: -40 ÷ +70 °C
Daumenrad-Eingangssignal: Bereich: 0,5V ÷ 4,5V
Version
- Teilen Sie dies:
3-achsen Joystick JS Danfoss PVG32 fur Traktorlader
800 €
- Tippen Sie auf Bild, um alle Fotos anzuzeigen
Stromversorgungsspannung: 10Vdc ÷ 30Vdc
Arbeitstemperaturbereich: -40 ÷ +70 °C
Daumenrad-Eingangssignal: Bereich: 0,5V ÷ 4,5V
Version
Informationen
Die dreiachsigen FABER-COM Proportional-Joysticks können in einer Vielzahl von Anwendungen eingesetzt werden, bei denen eine einfache und zuverlässige Benutzerschnittstelle zur Steuerung von Baumaschinen erforderlich ist.
JS (mit Signalausgängen, auch in ratiometrischer Ausführung erhältlich) kann nur in Verbindung mit einer logischen Steuereinheit (SPS) oder einem Leistungssteuergerät (PWM-Treiber) verwendet werden.
Im Folgenden sind einige der verfügbaren Optionen aufgeführt:
- „virtuelles Kreuz“, um diagonale Bewegungen zu verbieten.
- Standard- oder kapazitiver Totmannschalter.
- lineare oder parabolische Ausgangskurve.
- einstellbare Totzone, unabhängig für jede Halbachse.
- Daumenrad, für die dritte Antriebsachse (nicht in der Danfoss-Version verfügbar)
- Die Ausgänge sind gesperrt, wenn sich der Handgriff beim Einschalten des Joysticks nicht in der neutralen Position befindet.
einschalten.
- Ablassventilausgang mit verzögerter Abschaltung, um hohe Druckspitzen
- Druckspitzen im Hydraulikkreislauf zu vermeiden.
- Offset zur Kompensation des Totbereichs des Hydraulikverteilers.
- Aktivierter Hilfsausgang mit benutzerdefinierten Logik- und Befehlsebenen (per Software konfigurierbar).
- Zwei oder drei Geschwindigkeitssätze ermöglichen die Regulierung der Geschwindigkeit entsprechend der Maschinenkonfiguration.
- Kombination mit nur einem proportionalen PWM-Ausgang mit mehreren richtungsabhängigen ON/OFF-Ausgängen.
- Fahrfunktion für Raupenmaschinen, um zwei Pumpen einer hydraulisch angetriebenen Maschine direkt mit den Auf/Ab und links/rechts Bewegungen des Joysticks (virtuelle 45° Achsendrehung).
- Totmannschalter-Funktionalität nur aktiv, wenn sich der Joystick in Neutralstellung befindet.
- Hilfseingänge/-ausgänge können aktiv high oder aktiv low sein (per Software konfigurierbar).
- Alle Joysticks verfügen über einen FAULT-Ausgang, der im Falle eines Fehlers auf Low geschaltet wird. Die LEDs auf der Unterseite helfen dem der Unterseite helfen dem Benutzer, die korrekte Joystick-Funktionalität und die Anschlüsse zu überprüfen.
- Die analogen Stromausgänge sind rückkopplungsgesteuert. Die ON/OFF-Ausgänge sind gegen Kurzschluss geschützt.
- Alle Joysticks verfügen über eine serielle Schnittstelle für den Anschluss der seriellen Programmiertastatur PRG2 (separat erhältlich) zur Konfiguration und das Produkt zu konfigurieren und zu kalibrieren.
- Alle Joysticks werden standardmäßig mit einem 50 cm langen, nicht steckbaren Kabel geliefert, aber es ist möglich, eine kundenspezifische Verkabelung zu verlangen.
JS-Spezifikationen:
- anpassbarer analoger Ausgangssignalbereich (ratiometrischer Ausgang ebenfalls verfügbar)
- optionaler Offset an den Analogausgängen (zur Kompensation der Totzone des Hydraulikverteilers)
- 8 positive ON/OFF-Ausgänge an der Versorgungsspannung (max. 300 mA, gegen Kurzschluss geschützt)
Technische Daten:
Maximale Stromaufnahme: 60 mA + Ausgangslast (max. 2,5 A)
Ausgangssignale: 3 analoge Signale
Bereich 0 ÷ 2,5V ÷ 5V,
0 ÷ 5V ÷ 10V,
5V ÷ 0 ÷ 5V,
10V ÷ 0 ÷ 10Voder
2 analoge Signale
ratiometrisch (Danfoss) (nur zwei Achsen verfügbar)
Imax: 10 mA6 Richtungsausgänge
1 DUMP VALVE Ausgang
1 FAULT-Ausgang
Imax: 300 mA
(für jeden Ausgang)
Eingabesignale: 1 ON/OFF-Eingang, verwendbar als:
- Eingang zur Auswahl der Geschwindigkeit
- Bewegungsfreigabe (Totmannschalter)
- Kommutierung der X- oder Y-Achse zur Z-Achse
Wenn nicht verwendet, können die Ausgänge FAULT und BYPASS
als ON/OFF-Eingänge verwendet werden
verwendet werden (sie sind bidirektionale Signale).

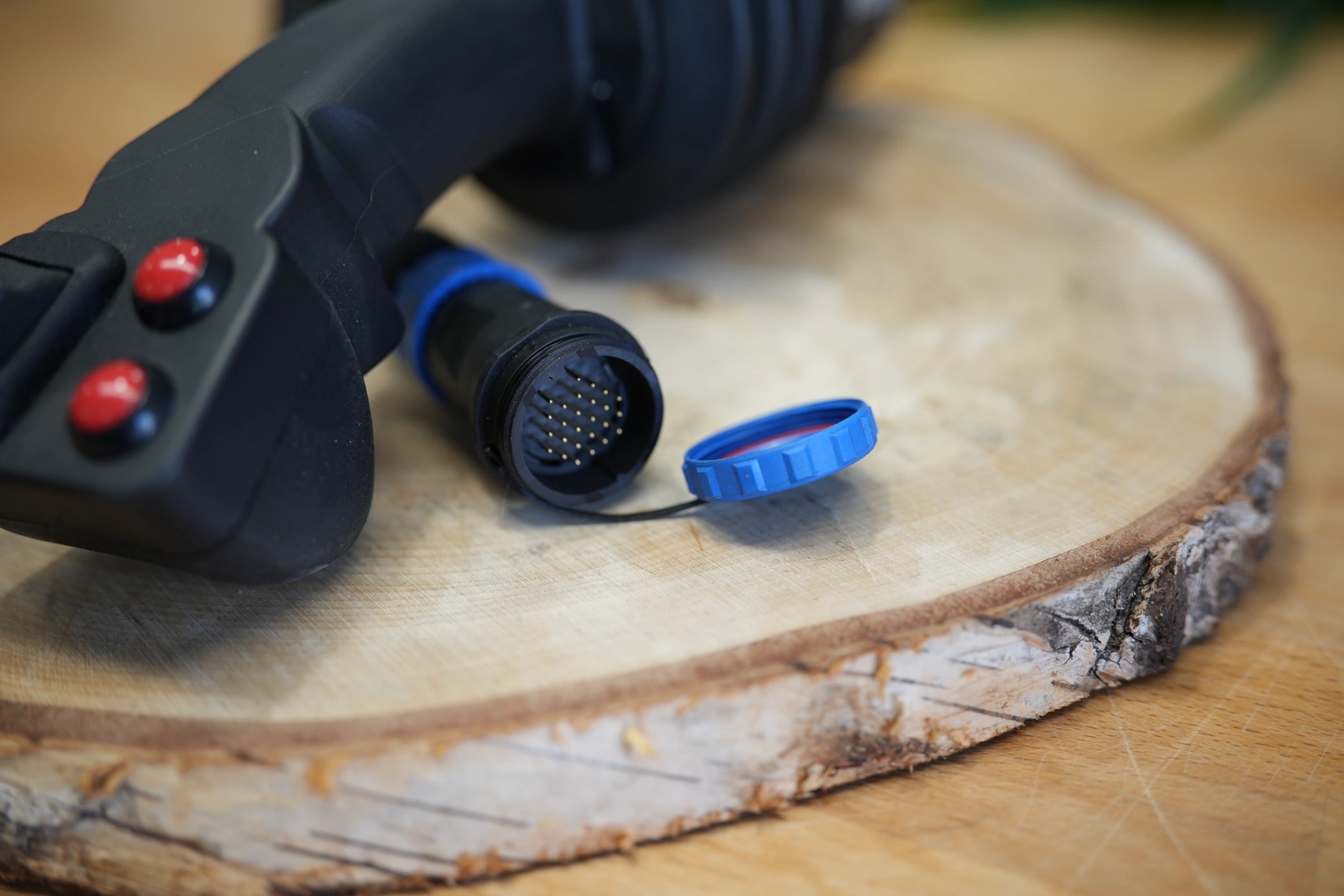

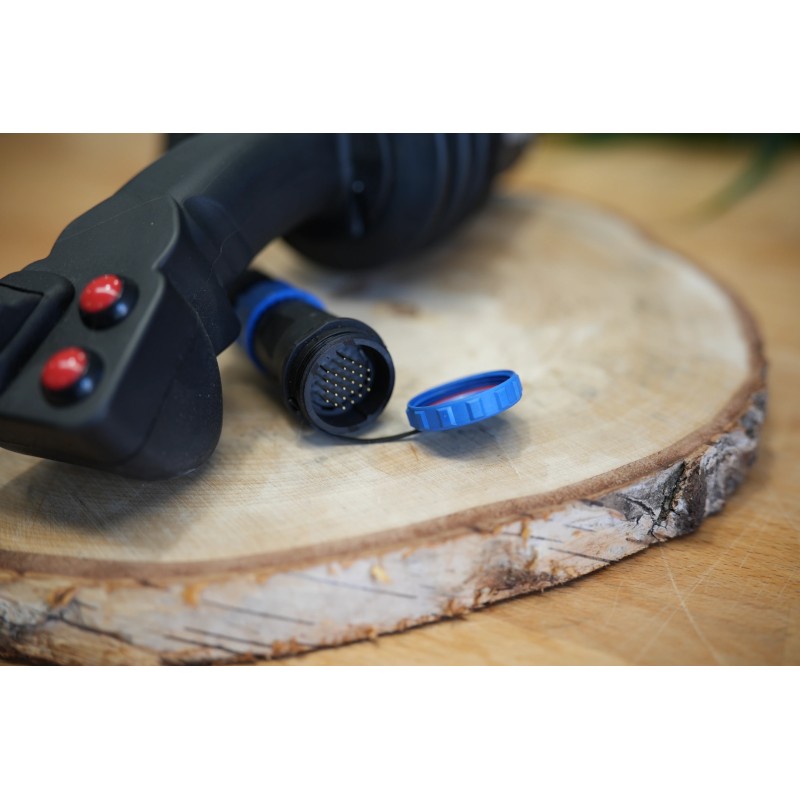

Verbindungen: Molex minifit Jr. 14-polig mit 50 cm Kabel

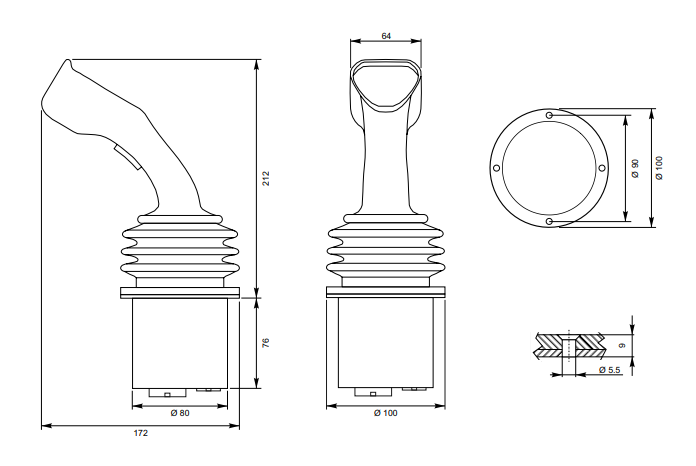

Abmessungen:
.png)
