Funk-Nachrüstsystem für Ladekran
5.226 €
zzgl. MwSt.
Das Produkt hat mehr als eine Konfiguration.
Bitte wählen Sie vor dem Kauf die entsprechende Konfiguration aus.
| Funk-Nachrüstsystem für Ladekran |
MOD 10 Funknachrüstung
Sie möchten Ihren Kran oder eine andere Maschine mit einer Funkfernsteuerung nachrüsten ohne das bereits vorhandene, handbetätigte Steuerventil gegen ein sehr teures Proportionalventil tauschen zu müssen?
Wir haben die Lösung für Sie.
Die in unserem Nachrüstsatz enthaltenen Komponenten sind exakt aufeinander abgestimmt, sodass lediglich fünf Komponenten in das bereits vorhandene System eingebunden werden müssen.
Hierzu gehören:

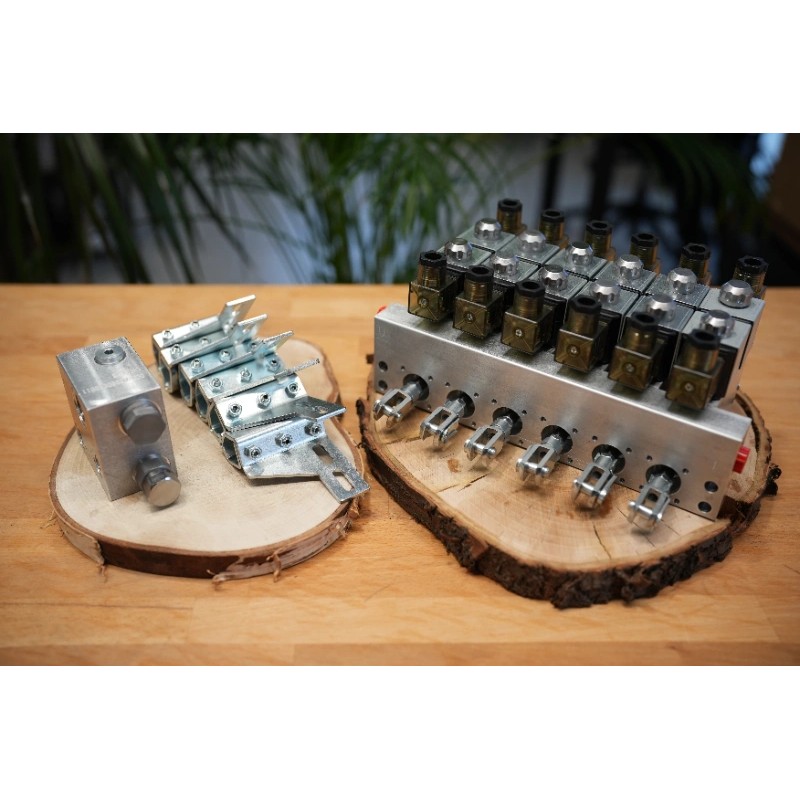

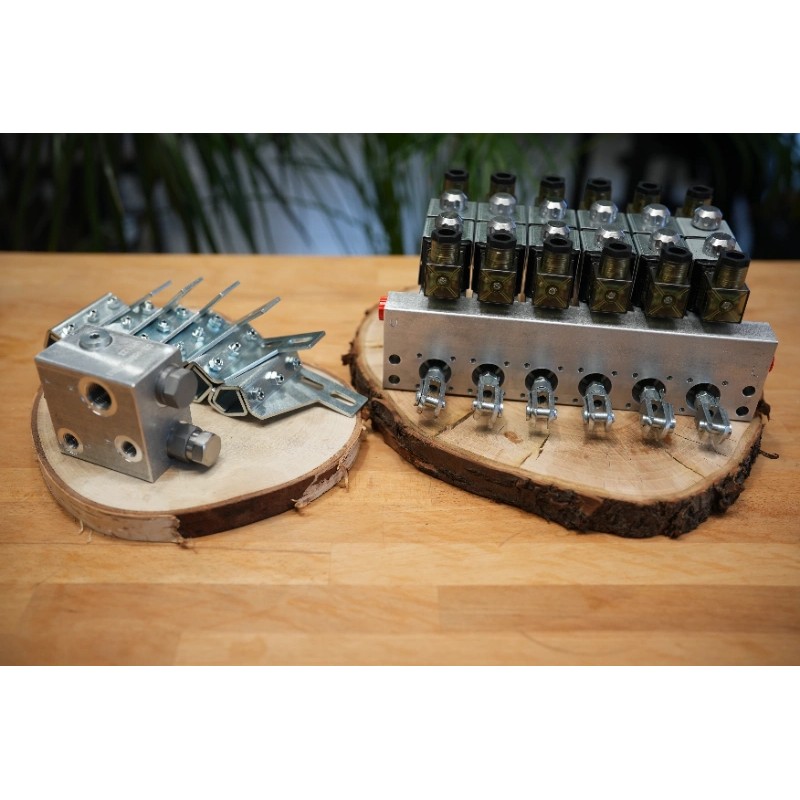

● der MOD10 Block mit den Stellgliedern,
● der Feinfilter,
● das Druckminderventil oder ein Kleinaggregat,
● das Steuergerät für die Funkfernbedienung und optional ein 2/2 Wege Sitzventil.
Durch die angenehme Haptik der Funkfernbedienung und den langen Weg der Linearjoysticks ist eine sensible Steuerung der einzelnen Sektionen möglich.
Der MOD 10 Block überträgt über seine elektrohydraulisch betätigten Stellglieder die Bewegung der Joysticks und gibt diese über das Gestänge an das Steuergerät weiter.
Scanreco RC 400 Minipult
Die Funksteuerung RC 400 wurde speziell für Kräne und hydraulisch
gesteuerte Maschinen entwickelt.
Das System ist gegen elektromagnetische- und Funk-Störungen geschützt und kann für alle Ansteuerungsarten von hydraulischen Elektroventilen, die auf dem Markt vorhanden sind, verwendet werden (Spannung, PWM-Strom, usw.).
In ihrer Standardkonfiguration besteht die Funksteuerung aus einer tragbaren Kontrolleinheit (Bedienfeld) mit Linearjoysticks für eine proportionale Steuerung und Schaltern für die schwarz/weiß gesteuerten Funktionen.
Zentraleinheit
Zentraleinheit mit eingebautem Empfänger und vorkonfektioniertem
Kabelstrang für die Ansteuerung des MOD10 Blockes.
Die von der Kontrolleinheit gesendeten Informationen, wie Neigung und Richtung der Joysticks oder Position der Schalter, werden digital verschlüsselt und dann von der Fernbedienung zur Zentraleinheit über ein serielles Verbindungskabel oder über Funk weitergeleitet.
Die Zentraleinheit wertet die von der Fernbedienung empfangenen Daten aus und aktiviert die entsprechenden Stellglieder des MOD10.

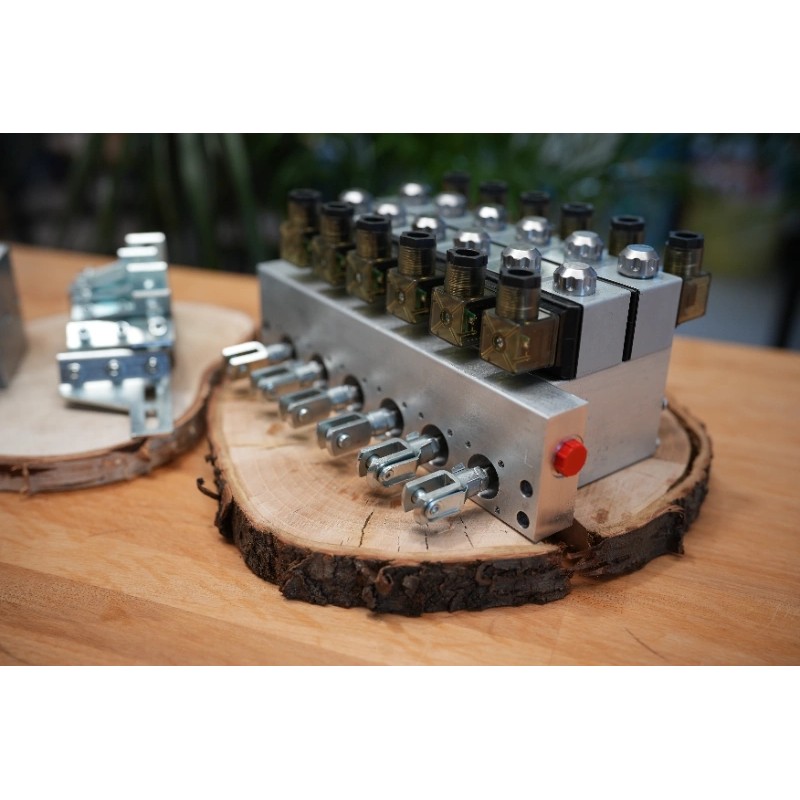

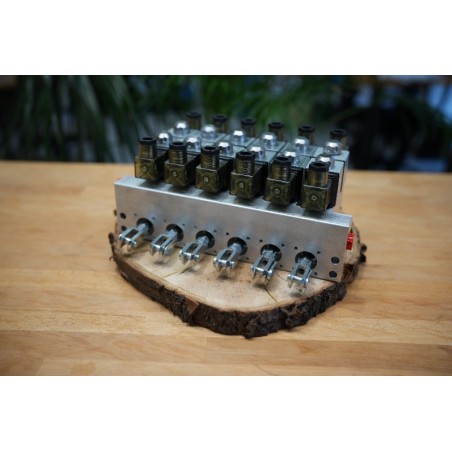

MOD10
Der hier beschriebene elektrohydraulische Steuerblock MOD10 wird verwendet um handbediente Steuerventile ferngesteuert zu betätigen.
Jeder Block besteht aus so vielen Modulen, wie Sektionen in dem nachzurüstenden Steuerventil vorhanden sind. Hierbei besteht jedes Modul aus einem kleinen Hydraulikzylinder mit ± 13mm Hub und jeweils zwei Elektroproportional-Ventilen, die die Zylinder steuern.
Die Zylinder werden mittels Halteklammern und Schrauben an dem Betätigungsgestänge des Steuerventils befestigt.
Während des Betriebs fahren die Zylinder des MOD10 in Abhängigkeit von der Stellung der Joysticks ein oder aus und betätigen das Gestänge des Steuerventils proportional.

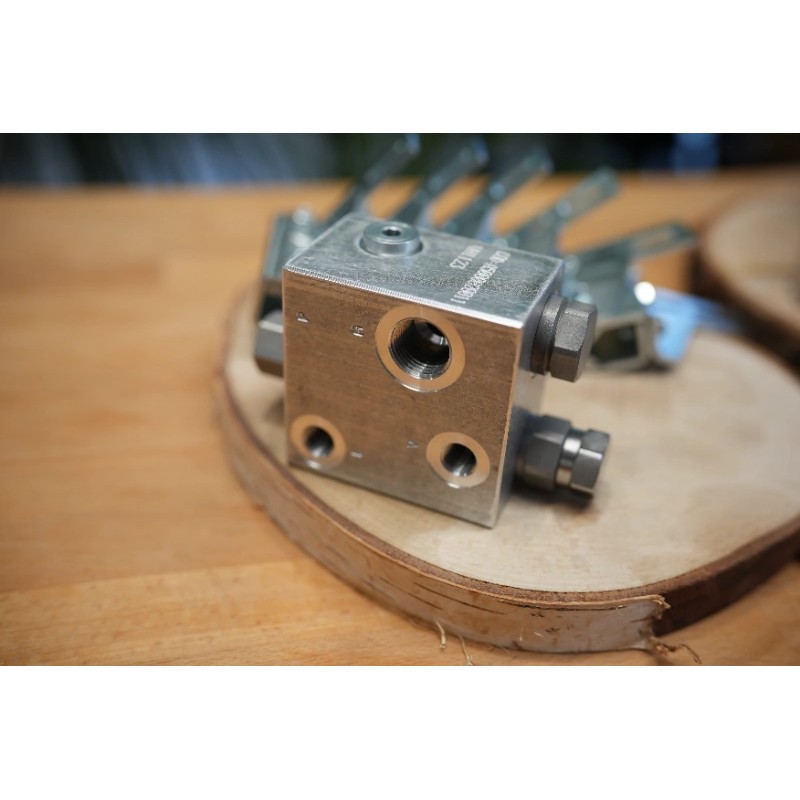

Druckminderventil
Variante 1: max. 70l/min
Variante 2: max. 140l/min
Arbeitsdrücke:
Anschluss P + A: 210bar
Anschluss V: 18-25bar
Anschluss L: 1bar
Filter
Filterfeinheit: 10μm
Q max: 3-4l/min
P max.: 30bar

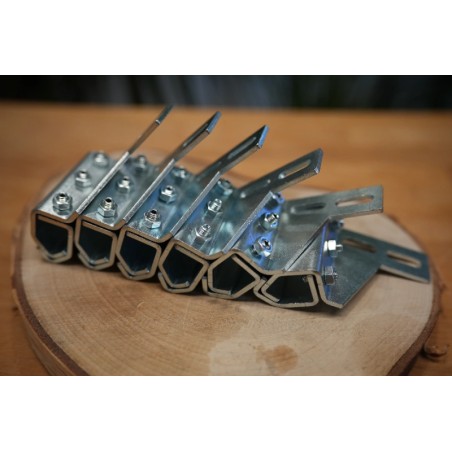

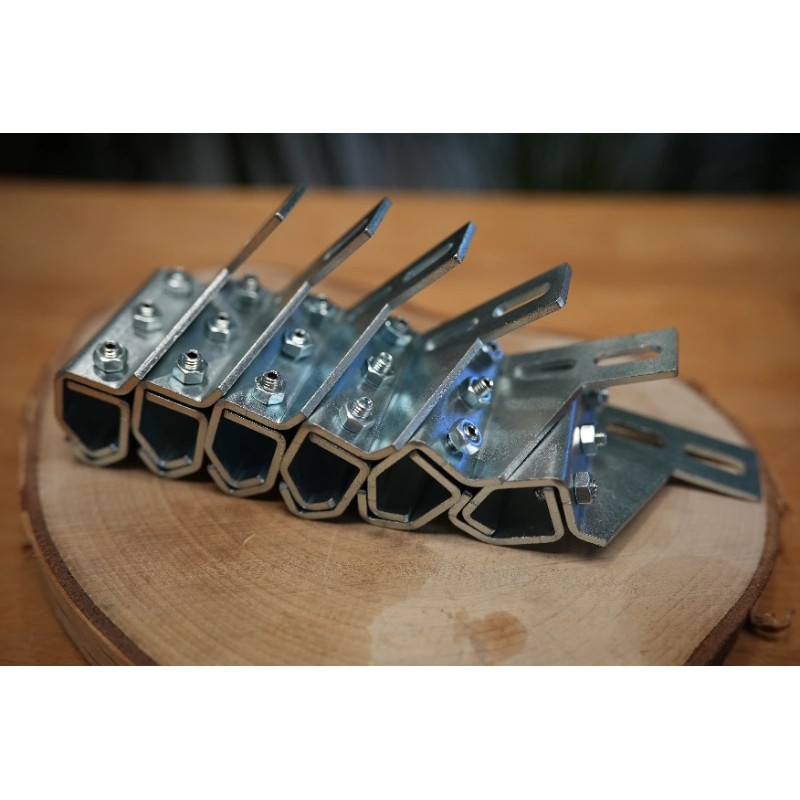

Befestigungsfahnen
Die PWM Stellglieder werden mit dem Bediengestänge der Anwendung verbunden.
Nutzen Sie die Vorteile
der kostengünstigen Nachrüstung
und profitieren Sie von folgenden Vorteilen
- erhöhte Sicherheit für den Bediener
- gesteigerter Bedienkomfort durch einfache Bedienung
- einfacher Einbau
- schnelleres Arbeiten
Unsere Standard Fernbedienung für Kransteuerungen besteht aus folgenden Komponenten:
6x Schalter linear Joystick
1x RPM+/0 AutoRMP
1x Start/0/Stop
1x RMP+/0/RMP-
1X AUX AN/AUS
1x Schnell/Langsam
1x NOT-AUS
1x Hupe AN/AUS
Im Lieferumfang enthalten sind folgende Teile
1x Bedienpult – Minipult RC400
1x Zentraleinheit G2 mit Kabelstrang ca. 1,90 Meter
1x Ladegerät für 10VDC – 30VDC
2x Akku 7,2V / 2000mAh
1x Serielles Datenkabel 10 Meter
1x Nacken-Gurt
optionaler NOT-AUS Schalter
Nicht im Lieferumfang enthalten.
Informationstabelle
| Spannung | Bestell-Nr. | Beschreibung | Anzahl der Arbeitssektionen | Sektionsabstand in mm |
| 12VDC | Volumenströme < 70l/min | |||
| 01A | Funk- Nachrüstsatz für Ladekran - 4 - 40 - 12VDC | 4 | 40 | |
| 02A | Funk- Nachrüstsatz für Ladekran - 6 - 40 - 12VDC | 6 | 40 | |
| 03A | Funk- Nachrüstsatz für Ladekran - 4 - 46 - 12VDC | 4 | 46 | |
| 04A | Funk- Nachrüstsatz für Ladekran - 6 - 46 - 12VDC | 6 | 46 | |
| Volumenströme > 70l/min | ||||
| 01B | Funk- Nachrüstsatz für Ladekran - 4 - 40 - 12VDC | 4 | 40 | |
| 02B | Funk- Nachrüstsatz für Ladekran - 6 - 40 - 12VDC | 6 | 40 | |
| 03B | Funk- Nachrüstsatz für Ladekran - 4 - 46 - 12VDC | 4 | 46 | |
| 04B | Funk- Nachrüstsatz für Ladekran - 6 - 46 - 12VDC | 6 | 46 | |
| 24VDC | Volumenströme < 70l/min | |||
| 01C | Funk- Nachrüstsatz für Ladekran - 4 - 40 - 24VDC | 4 | 40 | |
| 02C | Funk- Nachrüstsatz für Ladekran - 6 - 40 - 24VDC | 6 | 40 | |
| 03C | Funk- Nachrüstsatz für Ladekran - 4 - 46 - 24VDC | 4 | 46 | |
| 04C | Funk- Nachrüstsatz für Ladekran - 6 - 46 - 24VDC | 6 | 46 | |
| Volumenströme > 70l/min | ||||
| 01D | Funk- Nachrüstsatz für Ladekran - 4 - 40 - 24VDC | 4 | 40 | |
| 02D | Funk- Nachrüstsatz für Ladekran - 6 - 40 - 24VDC | 6 | 40 | |
| 03D | Funk- Nachrüstsatz für Ladekran - 4 - 46 - 24VDC | 4 | 46 | |
| 04D | Funk- Nachrüstsatz für Ladekran - 6 - 46 - 24VDC | 6 | 46 | |
